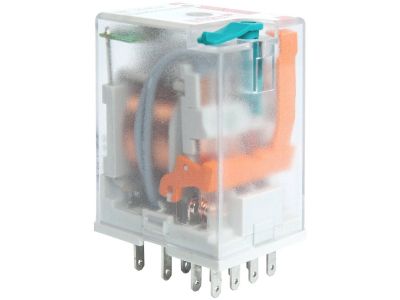

Przekaźnik elektromagnetyczny, przemysłowy 6A 24VDC IP40, R4N-2014-23-1024-WTD | 860410 Relpol

Alternatywny kod produktu: R4N-2014-23-1024-WTD

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy o symbolu 860410 (R4N-2014-23-1024-WTD) to miniaturowy element przeznaczony do montażu w gnieździe wtykowym. Wyposażony w cztery zestyki przełączne (4P) o obciążalności 6 A AC1 / 250 V oraz 6 A DC1 / 24 V, co zapewnia niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych. Szerokość modułu 21,2 mm umożliwia oszczędność miejsca w rozdzielnicy. Materiał styków AgNi gwarantuje wysoką odporność na zużycie i stabilność parametrów.

• 4 zestyki przełączne (4P): Umożliwiają sterowanie czterema niezależnymi obwodami z jednego sygnału cewki, co zwiększa elastyczność projektowania układów.
• Obciążalność 6 A AC1 / 250 V i 6 A DC1 / 24 V: Zapewnia bezpieczną pracę w obwodach sterowniczych i pomocniczych bez ryzyka przeciążenia styków.
• Wskaźnik mechaniczny (W) + dioda LED (D): Umożliwia szybką wizualną kontrolę stanu cewki – ułatwia diagnostykę i serwis.
• Przycisk testujący z funkcją blokowania (T): Pozwala na ręczne załączenie przekaźnika bez konieczności podawania napięcia, co upraszcza testowanie instalacji.
• Stopień ochrony IP40: Chroni przed dostępem ciał stałych >1 mm, co czyni go odpowiednim do pracy w typowych rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekaźników elektromagnetycznych oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczeństwo użytkowania zgodnie z obowiązującymi przepisami dla aparatury modułowej.

Zastosowanie

Przekaźnik przeznaczony jest do zastosowań w przemyśle i instalacjach automatyki budynkowej, gdzie wymagana jest niezawodna separacja obwodów oraz sygnalizacja stanu. Idealnie sprawdza się w układach sterowania.

• Sterowanie odbiornikami o małej mocy (siłowniki, zawory, wentylatory) w szafach sterowniczych.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść układów PLC.
• Sygnalizacja stanu urządzeń i procesów w panelach operatorskich i rozdzielnicach.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, bramami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do wpięcia w gniazdo wtykowe montowane na szynie TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania należy dobrać zgodnie z dokumentacją techniczną gniazda i obowiązującymi normami. Wszelkie manipulacje przy przekaźniku przeprowadzać przy wyłączonym zasilaniu.

FAQ

• Czy przekaźnik posiada podświetlenie stanu? Tak, wyposażono go w diodę LED (D) sygnalizującą obecność napięcia na cewce oraz wskaźnik mechaniczny (W) działający niezależnie od zasilania.
• Jaki jest stopień ochrony przekaźnika? IP40 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Nie jest odporny na wilgoć ani wodę, dlatego należy stosować go w suchych pomieszczeniach lub w obudowach.
• Jaki typ styków posiada ten model? Posiada cztery zestyki przełączne (4P) wykonane ze stopu srebra i niklu (AgNi), co zapewnia wysoką trwałość łączeniową przy prądach znamionowych.
