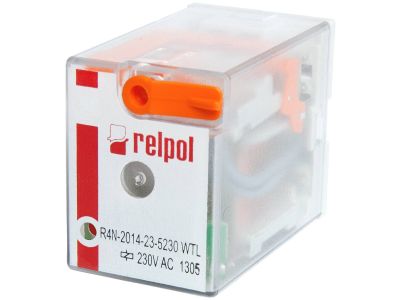

Przekaźnik elektromagnetyczny, przemysłowy 6A 24VAC IP40, R4N-2014-23-5024-WT | 860621 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R4N-2014-23-5024-WT to profesjonalne rozwiązanie przemysłowe od renomowanego producenta RELPOL. Urządzenie charakteryzuje się miniaturową konstrukcją o szerokości zaledwie 21,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyposażony w cztery zestyki przełączne (4P), przekaźnik umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy obciążeniach rezystancyjnych AC1 wynoszących 6 A przy napięciu 250 V AC.

• Wskaźnik mechaniczny (W): Pozwala na szybką, wizualną weryfikację stanu pracy przekaźnika bez konieczności użycia przyrządów pomiarowych.
• Przycisk testujący (T) z funkcją blokowania: Umożliwia ręczne wymuszenie zadziałania styków, co znacząco ułatwia proces uruchamiania instalacji oraz diagnostykę usterek.
• Stopień ochrony IP 40: Zapewnia zabezpieczenie przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.
• Napięcie cewki 24 V AC: Popularny standard zasilania w układach automatyki, zapewniający bezpieczeństwo i kompatybilność z większością systemów sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowych przekaźników elektromagnetycznych. Zastosowanie materiału styków AgNi (Srebro-Nikiel) wpisuje się w standardy zapewniające długą żywotność elektryczną i mechaniczną. Urządzenie spełnia wymogi bezpieczeństwa dla komponentów montowanych w gniazdach wtykowych, co potwierdza jego niezawodność w aplikacjach profesjonalnych.

Zastosowanie

Przekaźnik R4N-2014-23-5024-WT znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej. Dzięki czterem parom styków przełącznych idealnie nadaje się do separacji galwanicznej sygnałów, powielania sygnałów sterujących oraz bezpośredniego załączania odbiorników o niewielkiej mocy, takich jak cewki styczników, elektrozawory czy sygnalizatory świetlne. Jest to komponent niezastąpiony w układach logicznych, gdzie wymagana jest wysoka gęstość upakowania elementów na szynie DIN.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach wtykowych montowanych na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na poprawne osadzenie wyprowadzeń (A1, A2 dla cewki oraz odpowiednie numery dla styków przełącznych) w gnieździe. Zaleca się stosowanie obejm wyrzutowych, które zabezpieczają przekaźnik przed wysunięciem się z gniazda pod wpływem wibracji. Należy pamiętać, że produkt R4N-2014-23-5024-WT jest modelem wycofywanym, a jego bezpośrednim zamiennikiem technologicznym jest model o kodzie A00006.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Opisywany model posiada wskaźnik mechaniczny (W) oraz przycisk testujący (T). W celu uzyskania sygnalizacji świetlnej należy zweryfikować dostępność modułów LED montowanych w gnieździe.
• Jakie jest maksymalne obciążenie styków dla prądu stałego? Dla kategorii DC1 (obciążenie rezystancyjne), maksymalny prąd wynosi 6 A przy napięciu 24 V DC.
• Czy mogę zamontować ten przekaźnik bezpośrednio na szynie DIN? Nie, przekaźnik R4N jest przeznaczony do montażu w gnieździe wtykowym, które z kolei montuje się na szynie DIN.
• Co oznacza informacja o zamienniku A00006? Oznacza to, że model R4N-2014-23-5024-WT jest wycofywany z produkcji, a producent zaleca stosowanie nowszej wersji o parametrach odpowiadających modelowi A00006.
