Przekaźnik elektromagnetyczny, przemysłowy 5A 24VDC IP00, RUC-3013-26-1024 | 862682 Relpol

Alternatywny kod produktu: RUC-3013-26-1024

Opis i Kluczowe Cechy

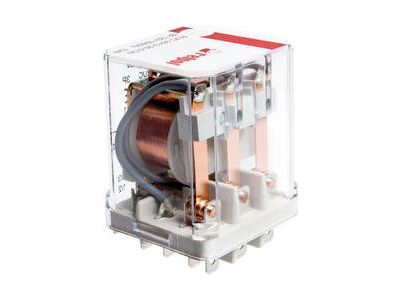

Przekaźnik elektromagnetyczny 5A 24VDC (symbol 862682) to kompaktowe urządzenie przemysłowe przeznaczone do montażu w gnieździe wtykowym. Charakteryzuje się trzema zestykami przełącznymi i wejściem zasilania 24 V DC, co czyni go uniwersalnym rozwiązaniem w układach sterowania i automatyki. Stopień ochrony IP00 umożliwia stosowanie w suchych środowiskach wewnętrznych, chroniąc przed kontaktem z ciałami obcymi o średnicy powyżej 1 mm.

• Zestyki przełączne 3P: Trzy niezależne tory prądowe (11-12-14, 21-22-24, 31-32-34) pozwalają na elastyczne konfiguracje obwodów sterujących i sygnalizacyjnych.
• Napięcie zasilania 24 V DC: Standardowe napięcie w układach automatyki, kompatybilne z większością sterowników PLC i urządzeń przemysłowych.
• Materiał styków AgSnO2: Srebro-cyna-tlenek zapewnia wysoką trwałość mechaniczną i odporność na zwarcia, minimalizując ryzyko zgrzania styków.
• Małogabarytowa konstrukcja: Kompaktowe wymiary (36,1 x 38,6 x 45,5 mm) ułatwiają montaż w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
• Zgodność z normami AC1/DC-1: Wytrzymałość prądowa do 16 A przy 24 V DC (DC-1) i 10 A przy 400 V AC (AC1) – odpowiednie do sterowania silnikami, grzałkami i innymi odbiornikami o średnim poborze mocy.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz jest zgodny z dyrektywami dotyczącymi niskiego napięcia (LVD).

Zastosowanie

Przekaźnik elektromagnetyczny 5A 24VDC znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest niezawodne łączenie obwodów przy niskim napięciu sterującym.

• Sterowanie stycznikami, silnikami i elektrozaworami w maszynach przemysłowych.
• Zastosowanie w układach sygnalizacji, zabezpieczeń oraz monitoringu stanu urządzeń.
• Budowa prostych układów automatyki budynkowej (np. sterowanie oświetleniem, roletami).
• Wymiana przestarzałych przekaźników w istniejących instalacjach sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez osobę z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik należy zamontować w dedykowanym gnieździe wtykowym, dbając o prawidłowe ułożenie styków. Przewody sterujące należy podłączyć do zacisków A1 i A2 zgodnie z dokumentacją techniczną. Upewnić się, że maksymalny prąd obciążenia nie przekracza 5 A dla napięcia 24 V DC. Po montażu zaleca się przetestowanie działania przekaźnika w układzie sterowania.

FAQ

• Czy przekaźnik może być stosowany do sterowania obwodami 230 V AC? Tak, przekaźnik jest zgodny z normą AC1, która określa maksymalne obciążenie 16 A przy 230 V AC. Należy jednak pamiętać o doborze odpowiedniego obciążenia i zabezpieczeń.
• Jaki jest materiał styków? Styki wykonane są ze stopu AgSnO2 (srebro-cyna-tlenek), który zapewnia wysoką trwałość i odporność na zwarcia.
• Czy przekaźnik jest wyposażony w obudowę ochronną? Podstawowy model (symbol 862682) ma stopień ochrony IP00 i wymaga montażu w obudowie zewnętrznej o co najmniej IP20. Do zastosowań zewnętrznych zalecany jest zestaw z gniazdem GUC11 i obejmą MBA (IP20).
