Przekaźnik elektromagnetyczny, przemysłowy 2Z, 25A, 230VAC IP50, R20-3022-96-5230 | 2611761 Relpol

Alternatywny kod produktu: R20-3022-96-5230

Opis i Kluczowe Cechy

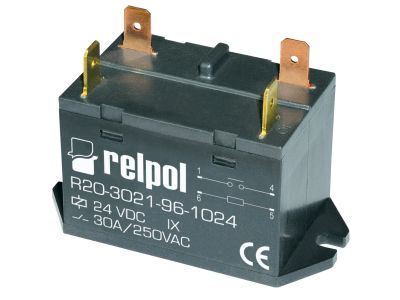

Przekaźnik elektromagnetyczny przemysłowy o symbolu 2611761 to małogabarytowe urządzenie w obudowie IP50, wyposażone w dwa zestyki zwierne (2Z) typu bridge o podwójnej przerwie. Dzięki materiałowi styków AgSnO2 i prądzie AC1 wynoszącym 25 A / 250 V zapewnia niezawodne przełączanie obwodów o znacznym obciążeniu bez ryzyka nadmiernego zużycia styków. Cewka przystosowana jest do napięcia zasilania 230 V AC, co pozwala na łatwą integrację z typowymi instalacjami przemysłowymi. Kompaktowe wymiary 33 x 67 x 45,25 mm ułatwiają montaż na płycie montażowej za pomocą dwóch wkrętów M4.

• Ilość i typ zestyków: 2Z (dwa zwierne, bridge, dwuprzerwowe): Zapewniają podwójną przerwę na każdym torze prądowym, co zwiększa bezpieczeństwo rozłączania i odporność na powstawanie łuku elektrycznego.
• Prąd znamionowy AC1: 25 A / 250 V: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu rezystancyjnym, bez ryzyka przegrzania styków.
• Materiał styków: AgSnO2 (srebro–tlenek cyny): Gwarantuje wysoką odporność na erozję łukową i migrację materiału, co przekłada się na długą żywotność łączeniową.
• Stopień ochrony obudowy: IP50: Chroni wnętrze przekaźnika przed osadzaniem się pyłu i dotykiem narzędziem, co pozwala na stosowanie w trudnych warunkach przemysłowych.
• Wyprowadzenia: Faston 250 (6,3×0,8 mm): Umożliwiają szybki i pewny montaż za pomocą standardowych wsuwek, bez konieczności lutowania ani skręcania przewodów.

Zgodność z Normami

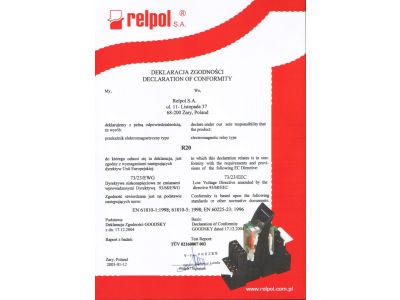

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi standardami dla aparatury łączeniowej i przekaźników przemysłowych.

Zastosowanie

Przekaźnik elektromagnetyczny R20-3022-96-5230 sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania obwodów o prądzie do 25 A. Dzięki zestykom 2Z i niewielkim wymiarom może być stosowany w szerokiej gamie układów sterowania i automatyki.

• Bezpośrednie sterowanie odbiornikami rezystancyjnymi, takimi jak grzałki, piece oporowe czy układy oświetlenia przemysłowego.
• Generowanie impulsów załączających do styczników, przekaźników pomocniczych lub modułów wejść/wyjść sterowników PLC.
• Sygnalizacja stanów pracy urządzeń – zestyk zwierny może przekazywać informację o załączeniu do systemu nadzoru.
• Automatyka budynkowa i maszynowa – przełączanie obwodów w szafach sterowniczych, rozdzielnicach przemysłowych oraz instalacjach HVAC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obwodzie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik przeznaczony jest do mocowania na płycie montażowej za pomocą dwóch wkrętów M4 (otwory montażowe w obudowie). Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Do podłączenia przewodów stosuj złącza wsuwkowe Faston 250. Zaleca się pozostawienie luzu na przewodach ułatwiającego ewentualną wymianę urządzenia.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik nie jest wyposażony w żadne podświetlenie. Stan pracy można sprawdzić poprzez pomiar napięcia na stykach lub obserwację załączonego odbiornika.
• Jaki jest stopień ochrony obudowy? Obudowa przekaźnika ma stopień ochrony IP50. Oznacza to ochronę przed wnikaniem pyłu (pyłoszczelność) oraz przed dotykiem narzędziem, natomiast nie jest odporna na działanie wody.
• W jakim trybie pracy znajdują się zestyki przy braku zasilania cewki? Przy braku napięcia na cewce zestyki są rozwarte (normalnie otwarte – NO). Podanie napięcia 230 V AC powoduje zwarcie obu torów (tryb zwierny 2Z).
