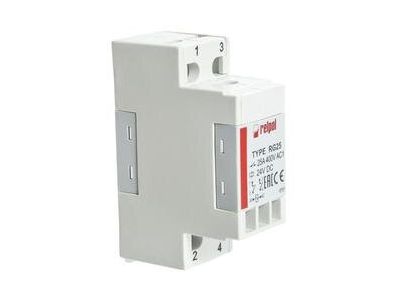

Przekaźnik elektromagnetyczny, przemysłowy 2Z, 25A, 24VDC, IP20, RG25-3022-28-1024 | 862724 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RELPOL z serii RG25-3022-28-1024 to zaawansowane rozwiązanie przemysłowe, zaprojektowane z myślą o aplikacjach wymagających wysokiej obciążalności prądowej przy zachowaniu kompaktowych wymiarów. Urządzenie charakteryzuje się dwoma zestykami zwiernymi (2Z), które pozwalają na bezpieczne przełączanie prądów o natężeniu do 25 A przy napięciu 400 V AC w kategorii AC1. Zastosowanie materiału styków AgSnO2 (tlenek cyny srebrowej) gwarantuje wyjątkową odporność na wypalanie oraz zgrzewanie styków, co jest kluczowe przy sterowaniu obciążeniami o charakterze indukcyjnym i silnikowym (kategoria AC3 do 15 A).

• Wysoka wydajność: Zdolność łączeniowa 25 A pozwala na bezpośrednie sterowanie odbiornikami o dużej mocy bez konieczności stosowania dodatkowych styczników.
• Kompaktowa budowa: Wymiary 75,5 x 26 x 53,5 mm umożliwiają optymalne wykorzystanie przestrzeni w szafach sterowniczych.
• Napięcie sterujące: Cewka zasilana napięciem stałym 24 V DC zapewnia kompatybilność z większością systemów sterowania PLC.
• Solidne przyłącza: Zaciski śrubowe gwarantują trwałe połączenie mechaniczne i elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Wykorzystanie materiałów bezkadmowych w stykach AgSnO2 wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa użytkowania.

Zastosowanie

Przekaźnik RG25-3022-28-1024 znajduje szerokie zastosowanie w automatyce przemysłowej oraz instalacjach budynkowych. Dzięki wysokim parametrom łączeniowym idealnie nadaje się do:

• Sterowania grzałkami elektrycznymi w systemach HVAC i procesach technologicznych.
• Załączania silników jednofazowych i trójfazowych w kategorii AC3 (do 15 A).
• Systemów oświetleniowych o dużym poborze mocy.
• Układów zasilania awaryjnego i przełączania źródeł energii.
• Separacji galwanicznej między obwodami sterowania a obwodami wykonawczymi dużej mocy.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zintegrowanemu uchwytowi na standardową szynę DIN 35 mm. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Podłączenie cewki: Napięcie zasilania 24 V DC należy doprowadzić do zacisków A1 (+) i A2 (-).
• Okablowanie styków: Przewody robocze należy podłączyć do zacisków 11(1)-14(2) oraz 21(3)-24(4).
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku.
• Pozycja pracy: Przekaźnik jest przystosowany do montażu bezpośredniego na szynie, co ułatwia organizację okablowania w korytkach grzebieniowych.

FAQ

1. Czy przekaźnik może pracować z napięciem zmiennym na cewce?
Nie, model RG25-3022-28-1024 posiada cewkę zaprojektowaną wyłącznie pod napięcie stałe 24 V DC.

2. Jaki jest główny atut styków AgSnO2?
Materiał AgSnO2 jest bardziej odporny na erozję łukową niż tradycyjne styki srebrno-niklowe, co czyni go idealnym do obciążeń o dużym prądzie rozruchowym.

3. Czy urządzenie wymaga dodatkowej podstawki?
Nie, ten model jest przeznaczony do bezpośredniego montażu na szynie 35 mm, co eliminuje koszt zakupu i miejsce zajmowane przez podstawkę.
