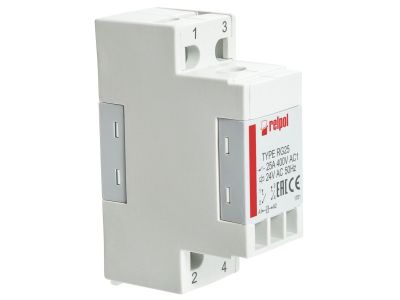

Przekaźnik elektromagnetyczny, przemysłowy 2Z, 25A, 24VAC IP20, RG25-3022-28-3024 | 863742 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RELPOL z serii RG25 to zaawansowane rozwiązanie przemysłowe zaprojektowane z myślą o aplikacjach wymagających wysokiej obciążalności prądowej przy zachowaniu kompaktowych wymiarów. Urządzenie charakteryzuje się konstrukcją małogabarytową, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyposażone w dwa zestyki zwierne (2Z), oferuje prąd znamionowy obciążenia w kategorii AC1 na poziomie aż 25 A przy napięciu 400 V AC, co czyni go idealnym komponentem do bezpośredniego sterowania odbiornikami o dużej mocy.

• Materiał styków AgSnO2: Zastosowanie tlenku cyny srebrowej gwarantuje wysoką odporność na wypalanie łukiem elektrycznym oraz minimalizuje ryzyko zgrzania styków przy prądach rozruchowych.
• Wysoka wydajność: Zdolność łączeniowa dla kategorii AC3 wynosi 15 A przy 400 V, co umożliwia bezpieczne sterowanie silnikami jednofazowymi i trójfazowymi o mniejszej mocy.
• Zintegrowany montaż: Przekaźnik przystosowany jest do bezpośredniego zatrzaskiwania na standardowej szynie montażowej 35 mm (DIN), co eliminuje konieczność stosowania dodatkowych gniazd wtykowych.
• Solidne zaciski śrubowe: Zapewniają trwałe i pewne połączenie przewodów, minimalizując rezystancję przejścia i ryzyko przegrzania punktów styku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy powyżej 12,5 mm. Wykorzystanie materiałów bezkadmowych w stykach (AgSnO2) wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa użytkowania.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przekaźnik RG25-3022-28-3024 znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej. Jest szczególnie polecany do:

• Sterowania układami grzejnymi w systemach HVAC i przetwórstwie tworzyw sztucznych.
• Załączania oświetlenia o dużej mocy, w tym systemów LED i wyładowczych.
• Obsługi silników elektrycznych w pompach, wentylatorach i przenośnikach (kategoria AC3).
• Systemów zasilania rezerwowego i przełączania źródeł energii.
• Układów sterowania maszyn, gdzie wymagana jest separacja galwaniczna między obwodem sterowniczym 24V AC a obwodem wykonawczym 400V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik należy zamontować na szynie 35 mm w pozycji pionowej lub poziomej, zapewniając odpowiednią wentylację wewnątrz rozdzielnicy. Przewody sterujące należy podłączyć do zacisków A1-A2 (cewka 24 V AC), natomiast przewody prądowe do zacisków 11(1)-14(2) oraz 21(3)-24(4). Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć poluzowania połączeń w wyniku drgań mechanicznych. Przed uruchomieniem należy zweryfikować zgodność napięcia zasilania cewki z parametrami znamionowymi urządzenia.

FAQ

• Czy przekaźnik wymaga gniazda montażowego? Nie, model ten jest przeznaczony do bezpośredniego montażu na szynie DIN 35 mm, co redukuje koszty instalacji i zajmowane miejsce.
• Jakie jest napięcie sterowania tego modelu? Przekaźnik posiada cewkę zasilaną napięciem przemiennym 24 V AC (zaciski A1-A2).
• Czy styki AgSnO2 są lepsze od standardowych AgNi? Tak, styki AgSnO2 (tlenek cyny srebrowej) charakteryzują się lepszą odpornością na prądy udarowe i są bardziej trwałe przy łączeniu obciążeń indukcyjnych oraz lamp wyładowczych.
• Jaki jest maksymalny prąd łączeniowy? Maksymalny prąd dla obciążeń rezystancyjnych (AC1) wynosi 25 A przy napięciu 400 V AC.
