Przekaźnik elektromagnetyczny, przemysłowy 25A 230VAC IP20, RG25-3022-28-3230 | 862722 Relpol

Alternatywny kod produktu: RG25-3022-28-3230

Opis i Kluczowe Cechy

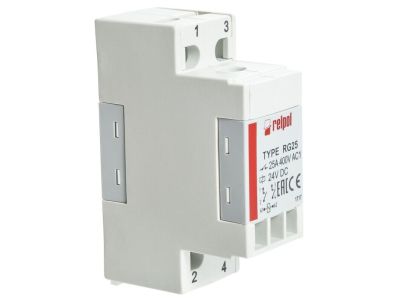

Przekaźnik elektromagnetyczny przemysłowy o symbolu 862722 to element wykonawczy przeznaczony do montażu na szynie DIN 35 mm. Wyposażony w dwa zestyki zwierne (2Z) o łącznej obciążalności prądowej AC1 do 25 A, co umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków. Szerokość modułu wynosi 26 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

• 2 zestyki zwierne (2Z): Podwójny styk zapewnia możliwość jednoczesnego przełączania dwóch niezależnych obwodów, co upraszcza okablowanie i zwiększa elastyczność aplikacji.
• Prąd AC1: 25 A / 400 V: Wysoka obciążalność w obwodach rezystancyjnych umożliwia sterowanie dużymi grzejnikami, oświetleniem czy piecami bez konieczności stosowania dodatkowych styczników.
• Prąd AC3: 15 A / 400 V: Parametr dedykowany do łączenia silników indukcyjnych – gwarantuje pewne załączanie i wyłączanie przy prądach rozruchowych, chroniąc styki przed nadmiernym zużyciem.
• Materiał styków: AgSnO2: Stopy srebra z tlenkiem cyny zapewniają długą żywotność mechaniczną i elektryczną, a także odporność na działanie łuku elektrycznego przy częstym łączeniu obwodów.
• Stopień ochrony IP20: Ochrona przed dotykiem palcami – bezpieczny montaż w suchych rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki kompaktowej budowie i parametrom łączeniowym przekaźnik 862722 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych, w których wymagane jest niezawodne załączanie odbiorników o średniej i dużej mocy.

• Sterowanie silnikami elektrycznymi w systemach wentylacji, pomp, przenośników – kategoria AC3.
• Załączanie obwodów rezystancyjnych (grzejniki, piece, podgrzewacze) – kategoria AC1.
• Impulsowe sterowanie cewkami styczników, przekaźników pomocniczych lub wejść PLC w szafach automatyki.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, bramami w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe przeznaczone są do przewodów miedzianych o przekroju dobranym do prądu obciążenia – należy postępować zgodnie z dokumentacją techniczną producenta (zalecany moment dokręcania). Połączenia wykonuj z zachowaniem odpowiednich odstępów izolacyjnych i zasad bezpieczeństwa.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik 862722 nie jest wyposażony w podświetlenie LED. W przypadku potrzeby wizualnej sygnalizacji stanu zaleca się zastosowanie dodatkowego modułu sygnalizacyjnego lub kontrolki w obwodzie pomocniczym.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20. Oznacza to ochronę przed dotykiem palcami (brak ochrony przed wilgocią). Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz obudów rozdzielnic.
• Ile zestyków posiada przekaźnik i w jakim trybie pracy? Przekaźnik ma dwa zestyki zwierne (2Z), oznaczone zaciskami 11(1)-14(2) oraz 21(3)-24(4). Oznacza to, że w stanie spoczynku styki są otwarte, a po podaniu napięcia na cewkę (A1-A2) zamykają się.
