Przekaźnik elektromagnetyczny, przemysłowy 1Z, 30A, 24VDC IP50, R20-3021-96-1024 | 2611749 Relpol

Alternatywny kod produktu: R20-3021-96-1024

Opis i Kluczowe Cechy

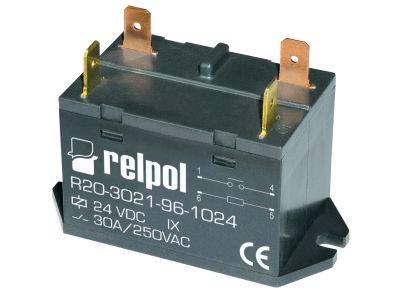

Przekaźnik elektromagnetyczny przemysłowy (symbol 2611749) o konstrukcji małogabarytowej w obudowie, wyposażony w jeden zestyk zwierny typu „bridge” (1Z) z podwójną przerwą stykową. Zaprojektowany do pracy w obwodach AC1 o prądzie do 30 A przy 250 V oraz zasilany cewką prądu stałego 24 V DC. Wymiary 33 x 67 x 45,25 mm pozwalają na oszczędność miejsca w szafie sterowniczej. Montaż na płycie montażowej za pomocą dwóch wkrętów M4.

• Zestyk zwierny 1Z (dwuprzerwowy): Zwiększona pewność łączenia i bezpieczeństwo odłączenia obciążenia – przerywanie prądu w dwóch miejscach minimalizuje ryzyko powstawania łuku i przedłuża żywotność styków.
• Prąd AC1 30 A / 250 V: Przystosowany do bezpośredniego sterowania odbiorników o znacznym poborze mocy, takich jak grzejniki, silniki czy oświetlenie przemysłowe – bez ryzyka przeciążenia styków.
• Styki wykonane z AgSnO2: Materiał srebro-cyna charakteryzuje się wysoką odpornością na erozję łukową i migrację metalu, co gwarantuje stabilną rezystancję styków przy częstych łączeniach.
• Obudowa o stopniu ochrony IP50: Chroni mechanizm przed pyłem i przypadkowym dotknięciem, umożliwiając stosowanie w rozdzielnicach i szafach sterowniczych o standardowych warunkach środowiskowych.
• Podłączenia wsuwkowe Faston 250 (6,3×0,8 mm): Usprawniają i przyspieszają montaż oraz wymianę przekaźnika – brak konieczności dokręcania śrub, a bezpieczne połączenie zapewnia niezawodność w aplikacjach wibracyjnych.

Zgodność z Normami

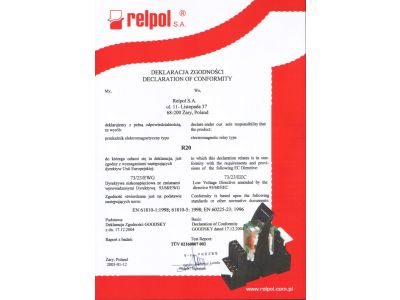

Przekaźnik produkowany jest zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Przeznaczony do pracy przemysłowej, podlega rygorystycznej kontroli jakości na etapie produkcji.

Zastosowanie

Przekaźnik elektromagnetyczny 1Z 30A znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów o podwyższonym obciążeniu prądowym oraz sterowanie niskonapięciowe (24 V DC). Idealny do zabudowy w szafach sterowniczych maszyn i instalacjach automatyki.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (grzałki, silniki wentylatorów) poprzez styki przystosowane do prądów roboczych do 30 A AC1.
• Generowanie impulsów załączeniowych dla styczników, przekaźników pośredniczących oraz wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu urządzeń – zestyk zwierny 1Z pozwala na przesyłanie informacji o załączeniu lub awarii do układu sterowania.
• Automatyka budynkowa i przemysłowa – jako element układów sterowania oświetleniem, napędów bram czy klimatyzacji, pracujący w obwodach 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do złączy Faston 250 dobrać do prądu obciążenia (max 30 A), pamiętając o właściwym zacisku wsuwkowym. Nie stosować siły przy wsuwaniu – powinno wyczuć się wyraźne zatrzaśnięcie. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy przekaźnik posiada sygnalizację LED lub podświetlenie? W dostępnych danych nie zawarto informacji o diodzie sygnalizacyjnej. Przekaźnik może być w standardzie bez podświetlenia – w razie potrzeby należy zastosować zewnętrzny wskaźnik stanu cewki.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP50, co oznacza ochronę przed pyłem (ograniczone wnikanie) oraz przed dotykiem narzędziem. Nie jest przeznaczony do pracy w warunkach wilgotnych i opadów.
• Jakie jest napięcie cewki i tryb pracy styków? Cewka zasilana jest napięciem stałym 24 V DC. Styk zwierny 1Z (normalnie otwarty) przełącza obwód po podaniu napięcia na cewkę. Jest to zestyk dwuprzerwowy, co zwiększa bezpieczeństwo odłączenia obciążenia.
