Przekaźnik elektromagnetyczny, przemysłowy 12A 24VDC IP40, R2N-2012-23-1024-WT | 860396 Relpol

Opis i Kluczowe Cechy

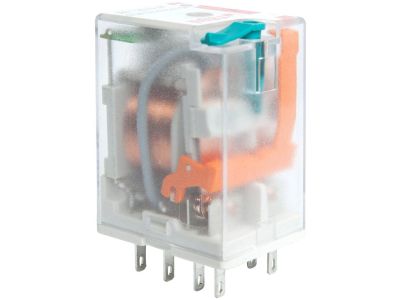

Przekaźnik elektromagnetyczny R2N-2012-23-1024-WT marki RELPOL to profesjonalne rozwiązanie przemysłowe w wersji miniaturowej, zaprojektowane z myślą o niezawodnym przełączaniu obciążeń w systemach automatyki. Urządzenie charakteryzuje się szerokością wynoszącą zaledwie 21,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyjście przekaźnika oparto na dwóch zestykach przełącznych (2P), wykonanych z wysokiej jakości materiału AgNi (srebro-nikiel), który zapewnia doskonałą odporność na wypalanie łukowe i stabilną rezystancję zestyków.

• Wysoka obciążalność: Przekaźnik obsługuje prąd znamionowy 12 A przy napięciu 250 V AC (kategoria AC1) oraz 12 A przy 24 V DC (kategoria DC1), co czyni go uniwersalnym elementem wykonawczym.
• Zaawansowana diagnostyka: Wyposażony w mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T) z funkcją blokowania, co umożliwia szybką weryfikację stanu pracy bez konieczności podawania sygnału sterującego.
• Elastyczność zasilania: Cewka zasilana napięciem 24 V DC charakteryzuje się dowolną biegunowością, co znacząco upraszcza proces okablowania i eliminuje błędy montażowe.
• Stopień ochrony IP 40: Obudowa zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Zastosowanie materiału styków AgNi gwarantuje zgodność z dyrektywami środowiskowymi, a konstrukcja mechaniczna spełnia wymagania bezpieczeństwa dla przekaźników miniaturowych montowanych w gniazdach wtykowych. Precyzyjne rozmieszczenie wyprowadzeń (A1, A2 dla cewki oraz 11-12-14 i 41-42-44 dla styków) jest w pełni kompatybilne ze standardowymi gniazdami przemysłowymi.

Zastosowanie

Przekaźnik R2N-2012-23-1024-WT znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach automatyki przemysłowej: Jako element pośredniczący między sterownikami PLC a odbiornikami o większej mocy.
• Systemach sterowania oświetleniem i ogrzewaniem: Dzięki wysokiemu prądowi znamionowemu 12 A.
• Szafach rozdzielczych: Gdzie kluczowa jest miniaturyzacja i pewność połączeń.
• Serwisie i utrzymaniu ruchu: Przycisk testujący pozwala na błyskawiczną symulację pracy układu podczas diagnostyki awarii.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanym gnieździe wtykowym montowanym na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Prawidłowe osadzenie: Przekaźnik należy pewnie docisnąć do gniazda, aż do zadziałania mechanizmu blokującego (jeśli gniazdo posiada obejmę wyrzutnikową).
• Moment dokręcania: W przypadku gniazd śrubowych należy zachować zalecany moment dokręcania przewodów, aby uniknąć przegrzewania się punktów styku przy prądzie 12 A.
• Wymiary zestawu: Należy pamiętać, że całkowite wymiary (wysokość i głębokość) zależą od wybranego typu gniazda oraz zastosowanej obejmy zabezpieczającej.
• Biegunowość: Choć cewka dopuszcza dowolną biegunowość, zaleca się stosowanie jednolitego standardu okablowania w całej instalacji dla ułatwienia późniejszej konserwacji.

FAQ

1. Czy przekaźnik posiada wbudowaną diodę LED?
Model ten posiada mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T). Informacja o obecności diody LED zależy od konkretnej konfiguracji serii – w tym modelu kluczowym elementem diagnostycznym jest wskaźnik mechaniczny.

2. Jakie gniazdo jest kompatybilne z tym modelem?
Przekaźnik R2N jest kompatybilny ze standardowymi gniazdami wtykowymi dedykowanymi dla przekaźników 2-stykowej serii miniaturowej o szerokości 21,2 mm.

3. Czy przycisk testujący można zablokować na stałe?
Tak, przycisk typu T posiada funkcję blokowania, co pozwala na wymuszenie stanu pracy styków bez konieczności ciągłego trzymania przycisku przez operatora.
