Przekaźnik elektromagnetyczny, przemysłowy 12A 24VAC IP40, R2N-2012-23-5024-WT | 860940 Relpol

Alternatywny kod produktu: R2N-2012-23-5024-WT

Opis i Kluczowe Cechy

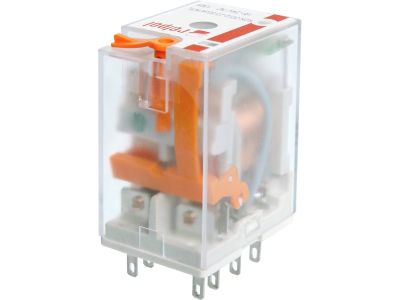

Przekaźnik elektromagnetyczny R2N-2012-23-5024-WT (symbol 860940) to miniaturowe urządzenie przemysłowe przeznaczone do gniazda wtykowego. Wyposażony w dwa zestyki przełączne (2P) o obciążalności prądowej AC1 12 A / 250 V oraz DC1 12 A / 24 V, zapewnia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka zasilana napięciem 24 V AC, szerokość modułu 21,2 mm, materiał styków AgNi gwarantujący długą żywotność mechaniczną i elektryczną.

• Obciążalność styków 12 A (AC1/DC1): umożliwia sterowanie urządzeniami o znacznym poborze mocy – silnikami, grzałkami, oświetleniem – bez ryzyka przeciążenia styków.
• Dwa zestyki przełączne (2P): zapewniają elastyczność w realizacji układów sterowania – zarówno zwieranie, rozwieranie, jak i przełączanie obwodów.
• Napięcie cewki 24 V AC: kompatybilność z typowymi obwodami sterowania niskiego napięcia w instalacjach przemysłowych i budynkowych.
• Materiał styków AgNi (srebro-nikiel): wysoka odporność na zużycie erozyjne i niską rezystancję przejścia, co wydłuża czas eksploatacji przekaźnika.
• Wskaźnik mechaniczny W i przycisk testujący T z funkcją blokowania: ułatwiają wizualną kontrolę stanu załączenia oraz ręczne testowanie działania bez konieczności podawania napięcia.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do zabudowy w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki swojej uniwersalności i solidnym parametrom przekaźnik sprawdza się w różnych aplikacjach sterowania i automatyki:

• Sterowanie odbiornikami w obwodach oświetlenia, wentylacji, ogrzewania i pomp.
• Impulsy sterujące dla styczników, większych przekaźników lub modułów PLC.
• Sygnalizacja stanów pracy maszyn i urządzeń (w tym na panelach operatorskich).
• Automatyka budynkowa – sterowanie roletami, bramami, systemami alarmowymi.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (gniazdo dobierz zgodnie z dokumentacją producenta). Przekrój przewodów powinien być dobrany do obciążalności prądowej styków (max 12 A). Moment dokręcania śrub w gnieździe – zgodnie z instrukcją gniazda. Po zamontowaniu sprawdzić poprawność wyprowadzeń (cewka A1-A2, styki 11/12/14 oraz 41/42/44).

FAQ

• Czy przekaźnik ma podświetlenie? Nie, przekaźnik nie posiada podświetlenia. Wyposażono go w mechaniczny wskaźnik stanu (W) oraz przycisk testujący (T) z funkcją blokowania, które umożliwiają wizualną i ręczną kontrolę bez podawania napięcia.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP40 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 1 mm, ale nie jest odporne na wilgoć ani wodę.
• Jaki tryb pracy styków? Stosowane są dwa zestyki przełączne (2P), które pozwalają na zwieranie, rozwieranie lub przełączanie obwodów – w zależności od konfiguracji wyprowadzeń (11-12-14 oraz 41-42-44).
