Przekaźnik elektromagnetyczny, przemysłowy 12A 12VDC IP40, R2N-2012-23-1012-WT | 860939 Relpol

Alternatywny kod produktu: R2N-2012-23-1012-WT

Opis i Kluczowe Cechy

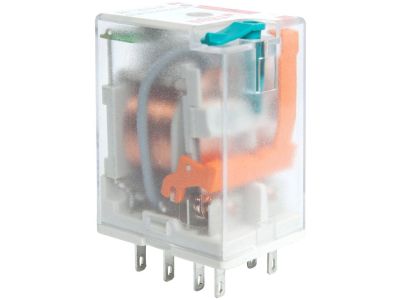

Przekaźnik elektromagnetyczny przemysłowy R2N-2012-23-1012-WT (860939) to miniaturowy element przeznaczony do montażu w gnieździe wtykowym. Wyposażony w dwa zestyki przełączne (2P) o obciążalności 12 A w kategorii AC1 przy 250 V AC (oraz 12 A / 24 V DC), zapewnia niezawodne przełączanie obwodów średniej mocy. Szerokość 21,2 mm umożliwia oszczędność miejsca w szafie sterowniczej. Wbudowany wskaźnik mechaniczny W oraz przycisk testujący T z blokadą ułatwiają diagnostykę i konserwację. Stopień ochrony IP40 chroni przed ciałami stałymi o średnicy powyżej 1 mm.

• Zestyki: 2 przełączne (2P) z materiałem AgNi – gwarantują wysoką trwałość łączeniową i niską rezystancję styku, co przekłada się na długą żywotność w aplikacjach przemysłowych.
• Obciążalność AC1: 12 A / 250 V AC – umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze prądu, takimi jak silniki czy nagrzewnice, bez ryzyka przegrzania styków.
• Napięcie cewki: 12 V DC, biegunowość dowolna – upraszcza podłączenie w systemach sterowania niskonapięciowego, eliminując konieczność pilnowania polaryzacji.
• Wskaźnik mechaniczny i przycisk testujący: umożliwiają szybką wizualną kontrolę stanu zadziałania oraz ręczne sprawdzenie działania przekaźnika bez podawania napięcia.
• Stopień ochrony IP40: zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do stosowania w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z typowymi standardami dla przemysłowych przekaźników elektromagnetycznych, zapewnia bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik R2N-2012-23-1012-WT znajduje szerokie zastosowanie w automatyce przemysłowej i budynkowej, gdzie wymagana jest galwaniczna separacja obwodów sterujących od wykonawczych.

• Sterowanie silnikami, nagrzewnicami, zaworami i innymi odbiornikami średniej mocy w szafach sterowniczych.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść cyfrowych PLC.
• Sygnalizacja stanu pracy urządzeń poprzez zmianę stanu zestyków w obwodach sygnalizacyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, bramami itp., gdzie wymagana jest separacja galwaniczna i pewność przełączania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekaźnik przeznaczony jest do montażu w odpowiednim gnieździe wtykowym (gniazdo nie wchodzi w skład zestawu). Należy dobrać przekrój przewodów zgodnie z obciążalnością prądową styków (12 A). Momenty dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta gniazda. Zaleca się stosowanie zacisków odpowiednich dla przekroju przewodu.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED? W danych technicznych nie ma informacji o podświetleniu. Przekaźnik wyposażony jest we wskaźnik mechaniczny (W) oraz przycisk testujący (T) z blokadą, co umożliwia wizualną kontrolę stanu bez zasilania.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP40 zgodnie z danymi producenta. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 1 mm, brak ochrony przed wilgocią. Należy stosować w suchym otoczeniu.
• Czy zestyki przełączne mogą pracować w trybie zwiernym lub rozwiernym? Przekaźnik posiada dwa zestyki przełączne (CO – change-over). Każdy z nich może być używany jako normalnie otwarty (NO) lub normalnie zamknięty (NC) w zależności od podłączenia. Wyprowadzenia oznaczone są na obudowie: 11-12-14 oraz 41-42-44.
