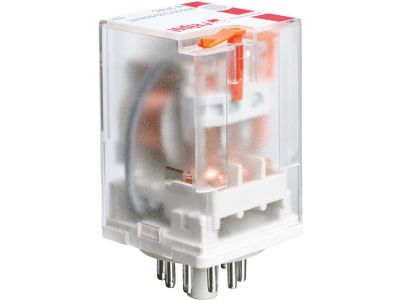

Przekaźnik elektromagnetyczny, przemysłowy 3P, 10A, 110 V AC, IP40, R15-2013-23-5110-WT | 802868 Relpol

Alternatywny kod produktu: R15-2013-23-5110-WT

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy R15-2013-23-5110-WT (symbol 802868) to małogabarytowe urządzenie wyposażone w trzy zestyki przełączne (3P), przeznaczone do pracy z napięciem cewki 110 V AC. Dzięki prądowi znamionowemu 10 A w kategorii AC1 umożliwia niezawodne przełączanie obciążeń bez ryzyka przegrzania styków. Szerokość 35 mm ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• 3 zestyki przełączne (3P): Umożliwiają niezależne sterowanie trzema obwodami, zwiększając elastyczność instalacji.
• Prąd znamionowy 10 A (AC1 / 250 V, DC1 / 24 V): Zapewnia bezpieczną pracę przy obciążeniach rezystancyjnych i małych silnikach.
• Mechaniczny wskaźnik zadziałania (W) oraz przycisk testowy (T) z blokadą: Ułatwiają szybką diagnostykę i ręczne wymuszenie stanu styków bez zasilania cewki.
• Materiał styków AgNi (srebro-nikiel): Gwarantuje wysoką odporność na erozję i stabilną przewodność elektryczną przy wielokrotnych łączeniach.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do montażu w czystych środowiskach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach zgodnych z obowiązującymi przepisami i standardami branżowymi.

Zastosowanie

Dzięki trzem zestykom przełącznym i solidnym parametrom przekaźnik sprawdza się w różnorodnych układach sterowania i automatyki.

• Sterowanie odbiornikami rezystancyjnymi, np. grzałkami, oświetleniem halogenowym lub żarowym.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pośredniczących lub wejść PLC w szafach sterowniczych.
• Realizacja funkcji sygnalizacyjnych i blokad w układach automatyki budynkowej (ogrzewanie, wentylacja, klimatyzacja).
• Separacja galwaniczna obwodów sterujących w instalacjach przemysłowych wymagających izolacji między cewką a stykami.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik przeznaczony jest do montażu na szynie TH35 w rozdzielnicach lub szafach sterowniczych. Przekrój podłączanych przewodów należy dobrać do obciążenia zgodnie z dokumentacją producenta. W przypadku montażu w zestawie z gniazdem PZ11 i obejmą uzyskuje się stopień ochrony IP20 – wówczas należy pamiętać o szczelności połączeń.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Tak, wyposażony jest w mechaniczny wskaźnik (symbol W) oraz przycisk testowy (symbol T) z funkcją blokady styków, co ułatwia kontrolę stanu pracy.
• Jaki jest stopień ochrony przekaźnika? Sam przekaźnik ma stopień ochrony IP40. Po zamontowaniu w zestawie z gniazdem PZ11 i obejmą ochrona wynosi IP20 (zgodnie z danymi zestawu).
• Jaki materiał styków zastosowano? Styki wykonano ze srebra z domieszką niklu (AgNi), co zapewnia dużą trwałość łączeniową i odporność na przyspawanie.
