Przekaźnik elektromagnetyczny, przemysłowy 10A 48VAC IP40, R15-2013-23-5048-WT | 802866 Relpol

Alternatywny kod produktu: R15-2013-23-5048-WT

Opis i Kluczowe Cechy

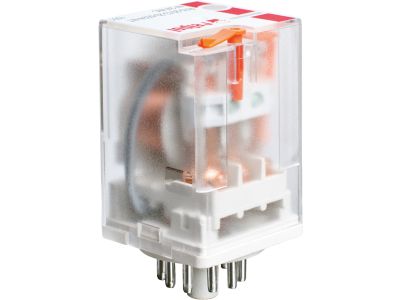

Przekaźnik elektromagnetyczny przemysłowy R15-2013-23-5048-WT (symbol 802866) to małogabarytowe urządzenie przeznaczone do gniazda wtykowego, oferujące trzy zestyki przełączne (3P) o prądzie znamionowym 10 A w kategorii AC1/DC1. Szerokość 35 mm ułatwia integrację w standardowych rozdzielnicach. Dzięki materiałowi styków AgNi zapewniona jest wysoka odporność na erozję i długotrwała niezawodność łączenia obwodów.

• 3 zestyki przełączne (3P): umożliwiają jednoczesne załączanie/rozłączanie trzech niezależnych obwodów, co zwiększa elastyczność sterowania.
• Prąd 10 A (AC1/DC1): gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, bez ryzyka przeciążenia styków.
• Napięcie cewki 48 V AC: dostosowane do typowych instalacji sterowniczych niskiego napięcia, ułatwia integrację z układami automatyki.
• Mechaniczny wskaźnik zadziałania (W) i przycisk testujący (T) z blokadą styków: umożliwiają szybką weryfikację stanu przekaźnika oraz symulację pracy bez konieczności podawania napięcia.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do pracy w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Przekaźnik R15 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowych. Dokładne normy dla konkretnych zastosowań należy weryfikować w dokumentacji producenta.

Zastosowanie

Dzięki trzem zestykom przełącznym i uniwersalnym parametrom przekaźnik sprawdza się w różnorodnych aplikacjach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej.

• Sterowanie odbiornikami jednofazowymi o prądzie do 10 A (np. silniki, grzałki, oświetlenie).
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych (poprzez wskaźnik mechaniczny).
• Automatyka budynkowa – realizacja prostych sekwencji załączania w systemach oświetlenia i HVAC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu w gnieździe wtykowym (np. PZ11), które należy umieścić na szynie TH35 (zgodnie z DIN EN 60715). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta gniazda i obowiązującymi normami.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik wyposażony jest w mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T) z funkcją blokady styków. Brak diody LED lub innego podświetlenia.
• Jaki jest stopień ochrony przekaźnika? Sam przekaźnik ma stopień IP40. W przypadku montażu w gnieździe PZ11 z obejmą, zestaw uzyskuje IP20 – należy to uwzględnić przy wyborze lokalizacji montażu.
• W jakim trybie pracują styki? Styki są przełączne (3P – trzy oddzielne zestawy przełączne). Każdy zestaw ma wyprowadzenia: NC (normalnie zwarty), NO (normalnie otwarty) oraz wspólny. Materiał styków to AgNi.
