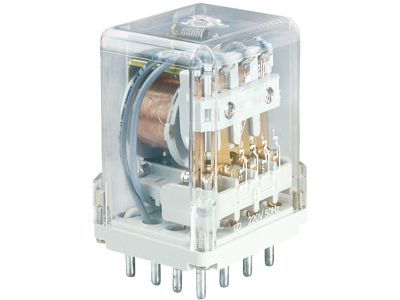

Przekaźnik elektromagnetyczny, przemysłowy 10A 24VDC IP40, R15-2014-23-1024-LD | 863889 Relpol

Alternatywny kod produktu: R15-2014-23-1024-LD

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy 10A 24VDC (symbol 863889) to małogabarytowe urządzenie przeznaczone do montażu w gniazdach wtykowych. Szerokość 42,5 mm, stopień ochrony IP40 oraz cztery zestyki przełączne (11-12-14, 21-22-24, 31-32-34, 41-42-44) zapewniają wszechstronne zastosowanie w instalacjach przemysłowych i automatyce. Wbudowany wskaźnik LED sygnalizuje stan załączenia, a cewka zasilana napięciem 24 V DC gwarantuje stabilną pracę w układach sterowania.

• 4 zestyki przełączne (4P): Umożliwiają załączanie, rozłączanie i przełączanie obwodów w jednym urządzeniu – idealne do sterowania silnikami, oświetleniem lub sygnalizacją.
• Zasilanie 24 V DC: Standardowe napięcie w układach sterowania PLC, co ułatwia integrację z nowoczesnymi systemami automatyki.
• Wskaźnik LED: Czerwona dioda sygnalizuje aktywne zasilanie cewki, ułatwiając diagnostykę i lokalizację usterek.
• Stopień ochrony IP40: Ochrona przed pyłem i kontaktami z narzędziami – odpowiedni do stosowania w suchych i czystych środowiskach przemysłowych.
• Materiał styków AgNi: Srebro-nikiel zapewnia wysoką trwałość i niski opór kontaktowy, co przekłada się na długą żywotność i niezawodność.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej dla urządzeń przemysłowych.

Zastosowanie

Przekaźnik elektromagnetyczny 10A 24VDC znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania oraz instalacjach elektrycznych wymagających niezawodnego załączania obwodów.

• Sterowanie silnikami jednofazowymi o mocy do 1,5 kW przy napięciu 230V AC.
• Załączanie i rozłączanie oświetlenia w systemach sterowania budynkowego.
• Sygnałizacja stanu pracy maszyn i urządzeń w liniach produkcyjnych.
• Interfejs pomiędzy niskonapięciowymi układami sterowania (24V DC) a obwodami mocy (230V AC).

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu w gniazdach wtykowych o szerokości 42,5 mm (standardowe gniazda typu GZ14U). Przed rozpoczęciem prac należy odłączyć napięcie zasilania układu. Zestyki należy dobierać zgodnie z dokumentacją techniczną, zwracając uwagę na parametry prądowe i napięciowe. Po montażu sprawdzić poprawność połączeń i działanie wskaźnika LED.

FAQ

• Czy przekaźnik może być stosowany w środowisku wilgotnym? Stopień ochrony IP40 oznacza ochronę przed pyłem, ale nie zapewnia odporności na wilgoć. Przeznaczony jest wyłącznie do suchych pomieszczeń.
• Jaki jest maksymalny prąd załączany przez jeden zestyk? Maksymalny prąd ciągły dla jednego styku wynosi 10 A przy napięciu 250 V AC (AC1) lub 24 V DC (DC1).
• Czy przekaźnik posiada zabezpieczenie przeciwzwarciowe? Urządzenie nie posiada wbudowanego zabezpieczenia przeciwzwarciowego. Zaleca się stosowanie zewnętrznych zabezpieczeń (np. bezpieczników) w obwodzie zasilania cewki i obwodzie styku.
