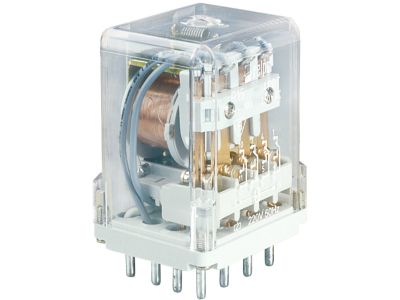

Przekaźnik elektromagnetyczny, przemysłowy 4P, 10A, 24VDC, IP40, R15-2014-23-1024-KLD | 863814 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R15-2014-23-1024-KLD to profesjonalne rozwiązanie przemysłowe od renomowanego producenta RELPOL. Urządzenie charakteryzuje się małogabarytową konstrukcją o szerokości 42,5 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyposażone w cztery zestyki przełączne (4P), umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy obciążeniach rezystancyjnych AC1 wynoszących 10 A przy 250 V AC oraz DC1 wynoszących 10 A przy 24 V DC.

• Wskaźnik LED: Czerwona dioda LED sygnalizuje stan zadziałania cewki, ułatwiając diagnostykę układu.
• Przycisk testujący K: Pozwala na ręczne wymuszenie przełączenia styków bez funkcji blokowania, co jest niezbędne podczas prac serwisowych i uruchomieniowych.
• Dioda tłumiąca D: Zintegrowana dioda zabezpiecza układ sterujący przed przepięciami powstającymi przy wyłączaniu cewki DC.
• Stopień ochrony IP40: Obudowa zapewnia ochronę przed dostępem drutu oraz ciałami obcymi o średnicy powyżej 1 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Wykorzystanie materiału AgNi zapewnia zgodność z dyrektywami środowiskowymi, a konstrukcja mechaniczna spełnia standardy bezpieczeństwa dla przekaźników wtykowych. Urządzenie posiada certyfikację niezbędną do stosowania w profesjonalnych instalacjach automatyki budynkowej i przemysłowej na terenie Unii Europejskiej.

Zastosowanie

Przekaźnik R15 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest separacja galwaniczna sygnałów sterujących od obwodów mocy. Dzięki czterem parom styków idealnie nadaje się do powielania sygnałów, sterowania silnikami o małej mocy, załączania oświetlenia oraz w układach logicznych maszyn. Jest to komponent dedykowany do montażu w gniazdach wtykowych (np. GZ14U), co umożliwia szybką wymianę elementu bez konieczności ingerencji w okablowanie stałe.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanym gnieździe wtykowym montowanym na szynie DIN 35 mm. Należy zwrócić szczególną uwagę na polaryzację zasilania cewki: zacisk (-)A1(13) oraz (+)A2(14) dla napięcia 24 V DC. Podczas instalacji w zestawie z gniazdem GZ14U i obejmą GZ14 0737, całkowite wymiary zestawu wynoszą 81 x 46 x 89,5 mm. Należy pamiętać, że o ile sam przekaźnik posiada stopień ochrony IP40, o tyle cały zestaw po zamontowaniu w gnieździe posiada stopień ochrony IP00, co wymaga umieszczenia go w odpowiedniej obudowie lub szafie rozdzielczej.

FAQ

• Czy przycisk testujący posiada blokadę? Nie, model ten wyposażony jest w przycisk typu K, który służy do chwilowego testowania styków bez możliwości mechanicznego zablokowania ich w pozycji załączonej.
• Jakie jest napięcie sterujące cewki? Przekaźnik jest przeznaczony do pracy z napięciem stałym (DC) o wartości znamionowej 24 V.
• Czy przekaźnik posiada zabezpieczenie przeciwprzepięciowe? Tak, urządzenie posiada wbudowaną diodę (D), która eliminuje piki napięciowe generowane przez cewkę, chroniąc tranzystory sterujące w sterownikach PLC.
