Przekaźnik elektromagnetyczny, przemysłowy 10A 230VAC, R15-2014-23-3230-KL | 863813 Relpol

Alternatywny kod produktu: R15-2014-23-3230-KL

Opis i Kluczowe Cechy

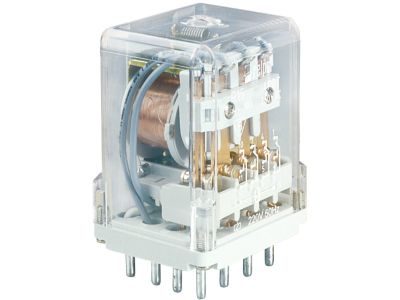

Przekaźnik elektromagnetyczny R15-2014-23-3230-KL (symbol 863813) to kompaktowe urządzenie przemysłowe zaprojektowane do montażu w gniazdach wtykowych o szerokości 42,5 mm. Posiada cztery zestyki przełączne (4P) o obciążalności 10 A przy 230 V AC i 24 V DC, co czyni go wszechstronnym rozwiązaniem w układach sterowania. Wyposażony w czerwony wskaźnik LED oraz przycisk testujący K (bez blokady) ułatwiający diagnostykę stanu cewki. Stopień ochrony IP40 zapewnia odporność na wnikanie ciał stałych.

• 4 zestyki przełączne (4P): Umożliwiają komutację czterech niezależnych obwodów w jednej jednostce, redukując liczbę potrzebnych komponentów w instalacji.
• Obciążalność 10 A / 230 V AC oraz 24 V DC: Solidna konstrukcja styków z AgNi gwarantuje długą żywotność i niezawodność przy wysokich prądach.
• Przycisk testujący K z wskaźnikiem LED: Szybka weryfikacja stanu cewki i poprawności działania przekaźnika bez konieczności demontażu.
• Zasilanie 230 V AC: Standardowe napięcie zasilania kompatybilne z większością instalacji przemysłowych i budynków.
• Szerokość 42,5 mm: Kompaktowa obudowa pozwala na montaż w standardowych gniazdach wtykowych GZ14U, GZ14, GZ14Z, GZ14P, GOP14.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej dla urządzeń przemysłowych.

Zastosowanie

Przekaźnik R15-2014-23-3230-KL znajduje szerokie zastosowanie w systemach sterowania, automatyce przemysłowej, budynkowej oraz instalacjach niskonapięciowych.

• Sterowanie oświetleniem w halach przemysłowych i budynkach biurowych poprzez komutację obwodów zasilających.
• Automatyka budynkowa – integracja z systemami HVAC, wentylacją, a także sterowanie roletami i bramami.
• Układy zabezpieczeń i alarmowe – komutacja sygnałów w obwodach sterowniczych i sygnalizacyjnych.
• Maszyny przemysłowe – sterowanie silnikami, elektrozaworami i innymi odbiornikami o napięciu 230 V AC.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia w instalacji. Przekaźnik montować w dedykowanych gniazdach wtykowych (GZ14U, GZ14 itp.) zgodnie z oznaczeniami na obudowie. Po zamontowaniu należy przeprowadzić test działania przyciskiem K i zweryfikować sygnalizację LED. Nie przekraczać maksymalnego obciążenia zestyku 10 A. Podczas pracy przekaźnika unikać zwarć w obwodach sterowanych.

FAQ

• Jakie gniazda wtykowe są kompatybilne z tym przekaźnikiem? Przekaźnik przeznaczony jest do montażu w gniazdach GZ14U, GZ14, GZ14Z, GZ14P oraz GOP14.
• Czy przekaźnik posiada blokadę przycisku testującego K? Nie – przycisk testujący K działa bez funkcji blokowania, umożliwiając wyłącznie chwilową weryfikację stanu cewki.
• Jaki jest materiał styków w przekaźniku? Styki wykonane są ze stopu srebra z niklem (AgNi), co zapewnia wysoką przewodność i odporność na zużycie.
