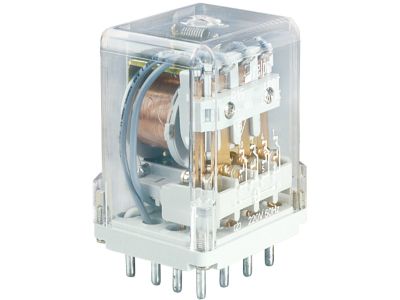

Przekaźnik elektromagnetyczny, przemysłowy 10A 220VDC IP40, R15-3014-23-1220-LD | 864211 Relpol

Alternatywny kod produktu: R15-3014-23-1220-LD

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy 10A 220VDC (symbol 864211) o szerokości 42,5 mm to kompaktowe rozwiązanie do montażu w gnieździe wtykowym. Wyposażony w cztery zestyki przełączne (4P) z wyprowadzeniami 11(3)/12(1)/14(2), 21(6)/22(4)/24(5), 31(9)/32(7)/34(8), 41(12)/42(10)/44(11) zapewnia elastyczność w sterowaniu obwodami. Stopień ochrony IP40 chroni przed pyłem i przypadkowym dotykiem. Wskaźnik LED sygnalizuje stan pracy.

• 4 zestyki przełączne (4P): Umożliwiają niezależne sterowanie czterema obwodami w instalacjach przemysłowych o prądzie do 10A (AC1: 250V, DC1: 24V).
• Napięcie zasilania cewki 220VDC: Kompatybilny z sieciami stałoprądowymi, eliminuje konieczność stosowania przetwornic napięcia.
• Stopień ochrony IP40: Chroni przed pyłem i przypadkowym kontaktem z częściami pod napięciem w suchych pomieszczeniach.
• Materiał styków AgSnO2: Odporny na zgrzewanie i erozję, zapewnia długą żywotność nawet przy częstych załączeniach.
• Wskaźnik LED: Ułatwia szybką weryfikację stanu pracy przekaźnika bez konieczności stosowania dodatkowych narzędzi.

Zgodność z Normami

Przekaźnik spełnia wymogi normy PN-EN 61810-1 dotyczącej przekaźników elektromagnetycznych, posiada oznaczenie CE i został zaprojektowany zgodnie z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przekaźnik elektromagnetyczny 864211 znajduje zastosowanie w układach sterowania przemysłowego, automatyce budynkowej oraz instalacjach wymagających separacji obwodów.

• Sterowanie silnikami, pompami, zaworami w układach automatyki przemysłowej.
• Separacja obwodów sygnałowych i zasilających w szafach sterowniczych.
• Zastosowanie w systemach alarmowych i kontroli dostępu jako element wykonawczy.
• Prace w suchych środowiskach przemysłowych, gdzie wymagana jest kompaktowa budowa i niezawodność.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania w obwodzie. Przekaźnik montować w dedykowanym gnieździe wtykowym (np. GZ14U) z użyciem obejmy montażowej. Upewnić się, że prąd i napięcie w obwodzie nie przekraczają wartości znamionowych. Po montażu sprawdzić poprawność połączeń i sygnalizację LED. Unikać nadmiernego dokręcania elementów mocujących.

FAQ

• Jakie jest maksymalne napięcie i prąd dla styków? Zestyki przekaźnika wytrzymują obciążenie 10A przy napięciu 250V AC (AC1) lub 24V DC (DC1).
• Czy przekaźnik jest kompatybilny z innymi gniazdami? Przeznaczony do montażu w gniazdach wtykowych o szerokości 42,5 mm (np. GZ14U). Dokładne wymiary dostępne są w dokumentacji gniazda.
• Czy wskaźnik LED sygnalizuje stan cewki czy styków? Czerwona dioda LED sygnalizuje obecność napięcia na cewce – aktywny stan przekaźnika.
