Przekaźnik elektromagnetyczny, przemysłowy 10A 220VDC IP40, R15-3014-23-1220-KLD | 862850 Relpol

Opis i Kluczowe Cechy

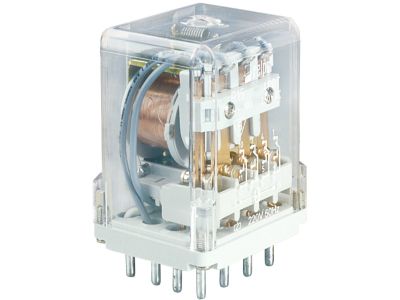

Przekaźnik elektromagnetyczny R15-3014-23-1220-KLD marki RELPOL to profesjonalne rozwiązanie przemysłowe zaprojektowane z myślą o niezawodnym sterowaniu obwodami elektrycznymi. Urządzenie charakteryzuje się małogabarytową konstrukcją o szerokości 42,5 mm, co pozwala na optymalne wykorzystanie przestrzeni w szafach sterowniczych. Przekaźnik wyposażony jest w cztery zestyki przełączne (4P), co umożliwia jednoczesne zarządzanie wieloma niezależnymi torami prądowymi.

• Wysoka obciążalność: Znamionowy prąd styków wynosi 10 A przy napięciu 250 V AC (kategoria AC1) oraz 10 A przy 24 V DC (kategoria DC1), co gwarantuje bezpieczną pracę w wymagających aplikacjach przemysłowych.
• Zaawansowane materiały stykowe: Zastosowanie materiału AgSnO2 (tlenek cyny srebrowej) zapewnia wysoką odporność na wypalanie styków oraz stabilną rezystancję przejścia, co jest kluczowe przy przełączaniu obciążeń indukcyjnych.
• Sygnalizacja i diagnostyka: Model ten posiada wbudowany czerwony wskaźnik LED (L) ułatwiający wizualną kontrolę stanu pracy cewki oraz diodę gaszącą (D), która chroni układy elektroniczne przed przepięciami powstającymi przy wyłączaniu cewki.
• Funkcjonalność serwisowa: Przycisk testujący typu K (bez funkcji blokowania) pozwala na ręczne wymuszenie zadziałania styków w celu weryfikacji poprawności połączeń bez konieczności podawania napięcia na cewkę.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Stopień ochrony obudowy IP40 zapewnia zabezpieczenie przed dostępem drutu oraz ciałami stałymi o średnicy powyżej 1 mm, co jest standardem dla przekaźników montowanych wewnątrz osłon. Wykorzystanie materiałów najwyższej jakości przekłada się na długą żywotność mechaniczną i elektryczną urządzenia, spełniając oczekiwania inżynierów utrzymania ruchu.

Zastosowanie

Przekaźnik R15-3014-23-1220-KLD znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej. Jest idealnym komponentem do:

• Układów sterowania silnikami i napędami jako element pośredniczący.
• Systemów separacji galwanicznej między sterownikami PLC a elementami wykonawczymi.
• Rozdzielnic niskiego napięcia, gdzie wymagane jest sterowanie napięciem stałym 220 V DC.
• Aplikacji wymagających dużej liczby styków pomocniczych w ograniczonej przestrzeni.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu w gniazdach wtykowych, co znacznie przyspiesza proces instalacji i ewentualnej wymiany. Rekomendowane jest użycie gniazda GZ14U wraz z obejmą sprężystą GZ14 0737, co tworzy stabilny zestaw o wymiarach 81 x 46 x 89,5 mm. Podczas podłączania należy zwrócić szczególną uwagę na polaryzację cewki: zacisk (-)A1(13) oraz (+)A2(14). Należy pamiętać, że kompletny zestaw z gniazdem posiada stopień ochrony IP00, co wymaga montażu w odpowiedniej obudowie lub szafie sterowniczej zabezpieczonej przed dotykiem bezpośrednim.

FAQ

• Czy przycisk testujący pozwala na zablokowanie styków w pozycji załączonej? Nie, model ten posiada przycisk typu K, który działa tylko w momencie naciskania (bez funkcji blokowania mechanicznego).
• Jakie jest napięcie zasilania cewki? Przekaźnik jest przeznaczony do pracy z napięciem stałym 220 V DC.
• Czy przekaźnik posiada ochronę przed przepięciami cewki? Tak, urządzenie jest wyposażone w diodę D, która eliminuje piki napięciowe generowane przez cewkę, chroniąc sterujące wyjścia tranzystorowe.
• Z jakiego materiału wykonane są styki? Styki wykonano z AgSnO2, co czyni je bardziej odpornymi na zgrzewanie w porównaniu do standardowych styków srebrowych.
