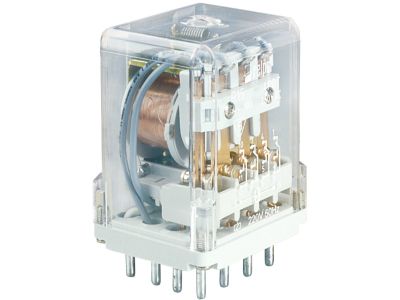

Przekaźnik elektromagnetyczny, przemysłowy 10A 220VDC IP40, R15-3014-23-1220 | 864210 Relpol

Alternatywny kod produktu: R15-3014-23-1220

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R15-3014-23-1220 (symbol 864210) to przemysłowe urządzenie o szerokości 42,5 mm, zaprojektowane do montażu w gnieździe wtykowym. Przeznaczony do pracy z napięciem zasilania 220 V DC, oferuje cztery zestyki przełączne (4P) o obciążalności 10 A/250 V AC oraz 10 A/24 V DC. Materiał styków AgSnO2 zapewnia wysoką trwałość i odporność na zużycie. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych.

• Napięcie zasilania 220 V DC: Kompatybilny z instalacjami stałoprądowymi, szeroko stosowany w automatyce przemysłowej.
• 4 zestyki przełączne (4P): Elastyczne sterowanie obwodami – możliwość przełączania czterech niezależnych obwodów sygnałowych lub mocy.
• Materiał styków AgSnO2: Zapewnia wysoką trwałość i odporność na łuk elektryczny, co przekłada się na długą żywotność przekaźnika.
• Szerokość 42,5 mm: Standardowy wymiar modułowy, ułatwiający montaż w szafach sterowniczych i rozdzielnicach.
• Stopień ochrony IP40: Ochrona przed pyłem i drobnymi ciałami stałymi – odpowiedni do suchych pomieszczeń przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z normami zharmonizowanymi, w tym z serii IEC 61810.

Zastosowanie

Przekaźnik elektromagnetyczny R15-3014-23-1220 znajduje zastosowanie w układach automatyki przemysłowej, sterowania maszyn oraz systemach sygnalizacji. Jego kompaktowa budowa i wysoka obciążalność prądowa umożliwiają efektywne sterowanie obwodami mocy i sygnałowymi w rozdzielnicach niskonapięciowych.

• Sterowanie silnikami, pompami i wentylatorami w instalacjach przemysłowych.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem, klimatyzacją.
• Systemy alarmowe i sygnalizacyjne – przełączanie obwodów sygnałowych.
• Układy zabezpieczeń i kontroli procesów technologicznych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy osadzić w dedykowanym gnieździe wtykowym (np. GZ14U) z uwzględnieniem prawidłowej orientacji wyprowadzeń. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzewania. Przed podłączeniem zasilania sprawdzić poprawność okablowania i dobór obciążenia zgodnie z parametrami technicznymi. W przypadku pracy z napięciem stałym 220 V DC należy stosować przewody o odpowiednim przekroju.

FAQ

• Jaka jest maksymalna obciążalność prądowa przekaźnika? Przekaźnik obsługuje obciążenie do 10 A zarówno w układach AC, jak i DC, co pozwala na sterowanie szeroką gamą odbiorników.
• Czy przekaźnik jest zgodny z układami 230 V AC? Nie – zasilanie odbywa się napięciem stałym 220 V DC. Do zastosowań z napięciem przemiennym należy dobrać odpowiedni model.
• Jakie typy styków posiada przekaźnik? Posiada cztery zestyki przełączne (4P), co oznacza cztery niezależne obwody NO/NC, umożliwiające elastyczne sterowanie.
