Przekaźnik elektromagnetyczny, przemysłowy 10A 220VDC IP40, R15-2014-23-1220-KLD | 862847 Relpol

Alternatywny kod produktu: R15-2014-23-1220-KLD

Opis i Kluczowe Cechy

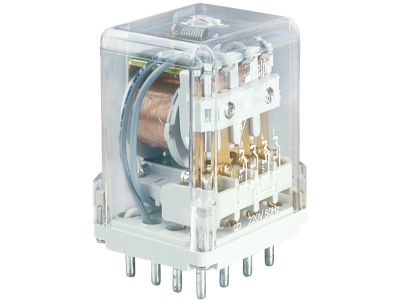

Przekaźnik elektromagnetyczny przemysłowy R15-2014-23-1220-KLD (nr kat. 862847) to małogabarytowy element przeznaczony do montażu w gnieździe wtykowym. Wyposażony w cztery zestyki przełączne (4P) o obciążalności AC1 10 A / 250 V oraz DC1 10 A / 24 V, zasilany cewką 220 V DC. Szerokość 42,5 mm pozwala na oszczędność miejsca w szafie sterowniczej. Stopień ochrony IP40 gwarantuje bezpieczną pracę w typowych warunkach rozdzielnicowych.

• 4 zestyki przełączne (4P): Umożliwiają sterowanie czterema niezależnymi obwodami, zwiększając elastyczność instalacji i redukując liczbę potrzebnych elementów.
• Prąd znamionowy AC1 10 A / 250 V i DC1 10 A / 24 V: Zapewnia bezpieczną pracę przy obciążeniach rezystancyjnych w obwodach prądu przemiennego i stałego, chroniąc styki przed przegrzaniem.
• Napięcie cewki 220 V DC: Dostosowany do sterowania w systemach zasilanych napięciem stałym, np. w automatyce przemysłowej i szafach sterowniczych.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do montażu w hermetycznych obudowach rozdzielnic.
• Wbudowany wskaźnik LED (czerwony) i przycisk testujący (bez blokowania): Ułatwia diagnostykę i szybkie sprawdzenie działania przekaźnika bez dodatkowych mierników.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zapewnia bezpieczeństwo i niezawodność w typowych zastosowaniach przemysłowych i automatyce budynkowej.

Zastosowanie

Dzięki czterem zestawom styków przełącznych oraz parametrom dostosowanym do obciążeń AC i DC, przekaźnik R15-2014-23-1220-KLD sprawdza się w wielu scenariuszach sterowania:

• Sterowanie odbiornikami w automatyce budynkowej i przemysłowej, np. oświetleniem, wentylacją czy siłownikami.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy – wskaźnik LED pozwala na wizualną kontrolę załączenia cewki.
• Zastosowania w systemach zasilania awaryjnego i sterowaniu procesami produkcyjnymi.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (np. GZ14U), które następnie mocuje się na szynie TH35. Połączeń dokonuj zgodnie z oznaczeniami wyprowadzeń cewki i styków – moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta. Po osadzeniu przekaźnika w gnieździe upewnij się, że jest prawidłowo zablokowany.

FAQ

• Czy przekaźnik ma wbudowaną sygnalizację stanu? Tak, wyposażony jest w czerwony wskaźnik LED (L) informujący o podaniu napięcia na cewkę.
• Jaki jest stopień ochrony tego przekaźnika? Dla samego przekaźnika podano IP40 – zapewnia ochronę przed ciałami stałymi ≥1 mm. W przypadku montażu w zestawie z gniazdem (np. GZ14U) stopień ochrony zestawu wynosi IP00.
• Czy przycisk testujący blokuje styki? Nie, przycisk testujący K nie ma funkcji blokowania – działa tylko w chwili naciśnięcia i powraca po zwolnieniu, co pozwala na chwilową symulację załączenia.
