Przekaźnik elektromagnetyczny, przemysłowy 10A 220VDC IP40, R15-2014-23-1220 | 863794 Relpol

Alternatywny kod produktu: R15-2014-23-1220

Opis i Kluczowe Cechy

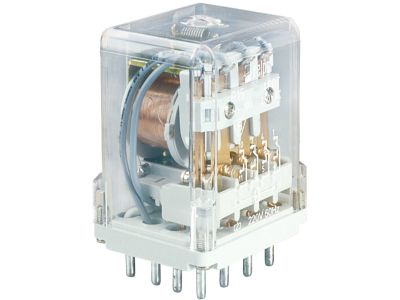

Przekaźnik elektromagnetyczny przemysłowy R15-2014-23-1220 (symbol 863794) to małogabarytowy element 4P z czterema zestykami przełącznymi do montażu w gnieździe wtykowym. Charakteryzuje się prądem znamionowym 10 A w kategorii AC1/250 V oraz 10 A w DC1/24 V, co pozwala na bezpieczne przełączanie obciążeń w obwodach sterowania i automatyki. Szerokość 42,5 mm oraz stopień ochrony IP40 zapewniają oszczędność miejsca w rozdzielnicy i ochronę przed ciałami stałymi.

• 4 zestyki przełączne (4P): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność konfiguracji sygnalizacji i sterowania.
• Prąd znamionowy 10 A (AC1/250 V): Gwarantuje pewne łączenie obciążeń rezystancyjnych i małoindukcyjnych bez ryzyka przegrzania styków.
• Cewka 220 V DC: Dedykowana do zasilania prądem stałym, zapewnia stabilne zadziałanie w instalacjach przemysłowych i sterownikach PLC.
• Styki AgNi: Materiał srebrno-niklowy zapewnia niską rezystancję przejścia oraz wysoką odporność na zużycie przy częstym łączeniu.
• Stopień ochrony IP40 (przekaźnik): Chroni przed wnikaniem ciał stałych o średnicy ≥1 mm, co pozwala na bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i kompatybilność z obowiązującymi przepisami. Przekaźnik przeznaczony jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki czterem zestykom przełącznym i uniwersalnym parametrom przekaźnik R15-2014-23-1220 sprawdza się w wielu aplikacjach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami rezystancyjnymi (grzejniki, lampy) w obwodach AC do 10 A.
• Impulsowe sterowanie stycznikami, przekaźnikami pomocniczymi lub wejściami PLC – separacja galwaniczna obwodów.
• Sygnalizacja stanu urządzeń (np. kontrolki LED, wyświetlacze) za pomocą zestyków przełącznych NC/NO.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, rolet, wentylacji w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika może być wykonywane wyłącznie przez personel z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (np. GZ14U) – nie instaluj bezpośrednio na szynie TH35 bez dedykowanej podstawki. Przewody należy podłączać zgodnie z oznaczeniami wyprowadzeń (11-12-14, 21-22-24 itd.), a przekrój przewodów dobrać do prądu obciążenia (min. 1,5 mm² dla 10 A). Moment dokręcania śrub określa dokumentacja gniazda – nie dokręcać z nadmierną siłą. Używaj odpowiednich narzędzi izolowanych.

FAQ

• Czy przekaźnik jest podświetlany? Nie, przekaźnik nie posiada wbudowanego podświetlenia ani diody sygnalizacyjnej.
• Jaki jest stopień ochrony przekaźnika? A w zestawie z gniazdem? Sam przekaźnik ma stopień ochrony IP40. W zestawie z gniazdem GZ14U i obejmą GZ14 0737 uzyskuje IP00 – należy chronić zestaw przed kurzem i wilgocią w rozdzielnicy.
• Czy mogę użyć przekaźnika do przełączania obciążeń indukcyjnych, np. silników? Produkt jest znamionowany głównie w kategorii AC1 (obciążenia rezystancyjne). Do łączenia obciążeń indukcyjnych zaleca się stosowanie odpowiednich zabezpieczeń lub dobór przekaźnika z wyższą kategorią AC.
