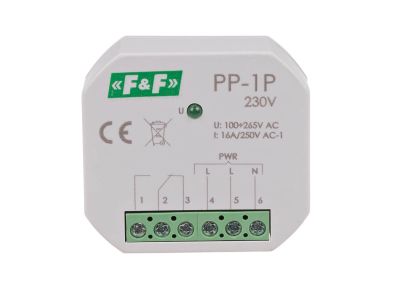

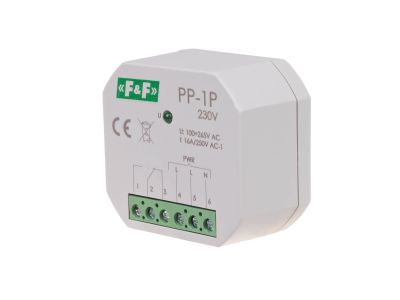

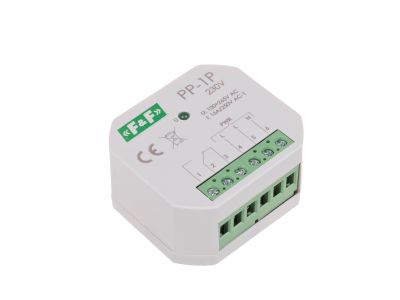

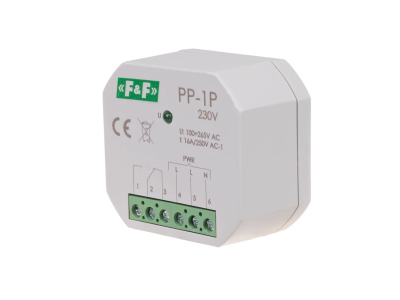

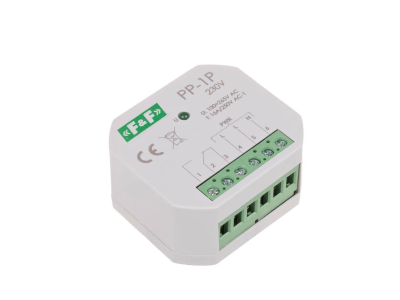

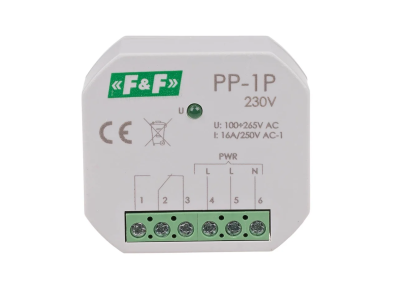

Przekaźnik elektromagnetyczny PP-1P-230V 16A 1 styk przełączny (NO/NC) montaż podtynkowy | PP-1P-230V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PP-1P-230V marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o profesjonalnych instalacjach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 100 do 265 V AC, co gwarantuje stabilną pracę nawet w warunkach wahań parametrów sieci energetycznej. Kluczowym atutem jest maksymalny prąd obciążenia wynoszący 16 A w kategorii AC-1, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy, takimi jak systemy oświetleniowe, grzejniki elektryczne czy wentylatory.

• Konfiguracja styków: Wyposażony w jeden styk przełączny (NO/NC), co umożliwia elastyczne projektowanie układów sterowania.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo użytkowania i pozwala na separację obwodów sterowania od obwodów wykonawczych.
• Trwałość mechaniczna: Minimalna żywotność na poziomie 5 000 000 cykli gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających systemach.
• Energooszczędność: Bardzo niski pobór mocy własnej, wynoszący zaledwie 0,6 W, minimalizuje straty energii i nagrzewanie się urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz budynków, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia standardy kompatybilności elektromagnetycznej oraz bezpieczeństwa elektrycznego wymagane na rynku europejskim, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroinstalacyjnych.

Zastosowanie

Przekaźnik PP-1P-230V znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest sterowanie odbiornikiem o poborze prądu do 16 A za pomocą sygnału sterującego. Dzięki swojej kompaktowej budowie idealnie sprawdza się w:

• Systemach inteligentnego domu do sterowania oświetleniem i gniazdami.
• Układach automatyki przemysłowej jako element wykonawczy współpracujący ze sterownikami PLC.
• Instalacjach HVAC do załączania pomp, siłowników i wentylatorów.
• Modernizacjach istniejących instalacji, gdzie ograniczona przestrzeń wymusza montaż w puszkach osprzętowych.

Wskazówki Montażowe

Konstrukcja przekaźnika została zoptymalizowana pod kątem montażu w standardowej puszce podtynkowej o średnicy Ø60. Niewielkie wymiary (średnica Ø54 mm i wysokość 25 mm) pozwalają na wygodne ułożenie przewodów za osprzętem elektroinstalacyjnym. Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewne połączenie przewodów typu drut lub linka. Podczas montażu należy zwrócić uwagę na zalecany moment dokręcający wynoszący 0,4 Nm, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik może pracować z napięciem 110V? Tak, szeroki zakres zasilania 100÷265 V AC pozwala na pracę w różnych standardach napięciowych.
• Jaki jest maksymalny prąd obciążenia dla obciążeń rezystancyjnych? Maksymalny prąd obciążenia w kategorii AC-1 wynosi 16 A.
• Czy urządzenie zmieści się w płytkiej puszce? Ze względu na wysokość 25 mm, zaleca się stosowanie puszek pogłębianych Ø60, aby zapewnić odpowiednią przestrzeń na przewody i osprzęt sterujący.
• Czy styk jest odseparowany od zasilania? Tak, przekaźnik posiada pełną separację styku wykonawczego.
