przekaźnik elektromagnetyczny PK-4PZ 48V | PK-4PZ-48V F&F

Alternatywny kod produktu: PK4PZ48

Opis i Kluczowe Cechy

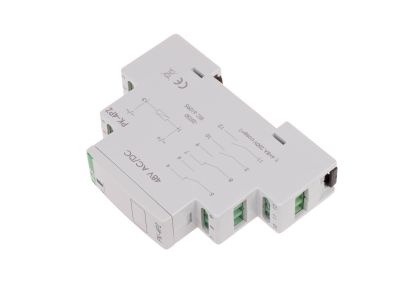

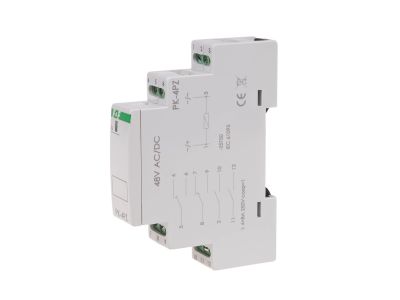

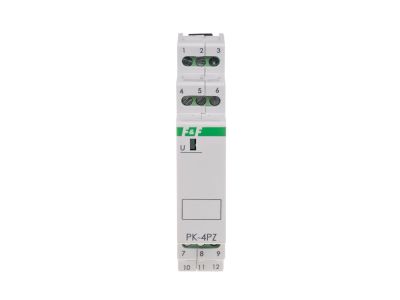

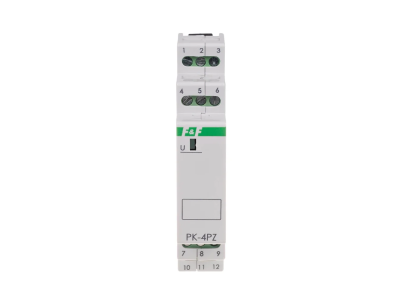

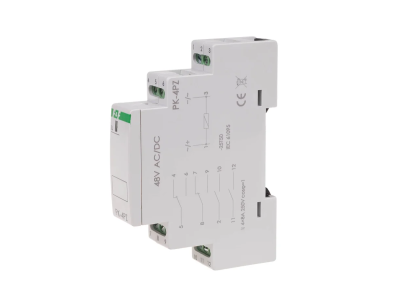

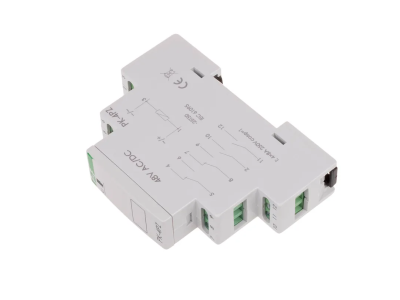

Przekaźnik elektromagnetyczny PK-4PZ-48V to jednomodułowe urządzenie przeznaczone do montażu na szynie 35 mm. Zasilany napięciem 48 V AC/DC z tolerancją -15 ÷ 10%, zapewnia stabilną pracę w szerokim zakresie warunków. Maksymalny prąd obciążenia AC-1 wynoszący 8 A oraz konfiguracja styków: 2 × NO/NC (przełączne) i 2 × NO (zwierne) umożliwiają elastyczne sterowanie wieloma obwodami. Obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy, a stopień ochrony IP20 gwarantuje bezpieczną eksploatację w suchych pomieszczeniach.

• Napięcie zasilania 48 V AC/DC: uniwersalne zasilanie zarówno prądem przemiennym, jak i stałym, upraszcza integrację z instalacjami niskiego napięcia.
• Maksymalny prąd obciążenia AC-1 8 A: umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu rezystancyjnym bez ryzyka przegrzania styków.
• Konfiguracja styków 2 × NO/NC + 2 × NO: zapewnia dwa tory przełączne oraz dwa dodatkowe tory zwierne, co daje dużą elastyczność w projektowaniu układów sterowania.
• Trwałość łączeniowa mechaniczna min. 5×10⁶ cykli: gwarantuje długą żywotność i niezawodność nawet przy intensywnej eksploatacji.
• Wymiary 1 moduł (18 mm): kompaktowa obudowa pozwala oszczędzić miejsce na szynie DIN, co jest kluczowe w ciasnych rozdzielnicach.
• Separacja styku TAK: zapewnia bezpieczną izolację galwaniczną między obwodem sterowania a obwodem głównym, podnosząc bezpieczeństwo instalacji.

Zgodność z Normami

Przekaźnik PK-4PZ-48V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 odpowiada wymaganiom dla aparatury montowanej w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Dzięki uniwersalnemu napięciu zasilania oraz dużej liczbie styków przekaźnik PK-4PZ-48V znajduje zastosowanie w różnych układach automatyki i sterowania.

• Sterowanie odbiornikami rezystancyjnymi (np. ogrzewanie, oświetlenie) w obwodach o prądzie do 8 A.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść cyfrowych PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych – styki NO/NC umożliwiają realizację obwodów sygnalizacji i blokad.
• Automatyka budynkowa – sterowanie roletami, bramami, pompami czy centralami wentylacyjnymi przy napięciu 48 V AC/DC.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Przyłącze wykonywać za pomocą zacisków śrubowych dla przewodów o maksymalnym przekroju 2,5 mm². Moment dokręcający nie może przekraczać 0,4 Nm. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Po montażu sprawdzić poprawność połączeń oraz izolację.

FAQ

• Czy przekaźnik posiada podświetlenie/LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Urządzenie nie zawiera diody sygnalizującej obecność napięcia.
• Jaki jest stopień ochrony przekaźnika PK-4PZ-48V? Stopień ochrony wynosi IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, chronione przed dotykiem palcami, ale nie przed wilgocią.
• Jaka jest konfiguracja styków – czy wszystkie są przełączne? Styków jest łącznie cztery: dwa tory przełączne (NO/NC) oraz dwa tory zwierne (NO). Oznacza to, że nie wszystkie pary mają styk rozwierny – dwa z nich są tylko zwierne.
