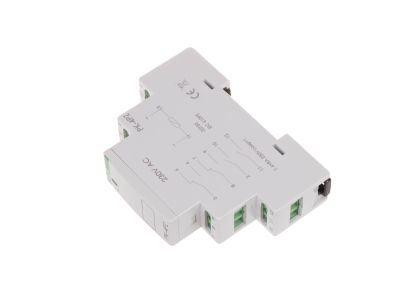

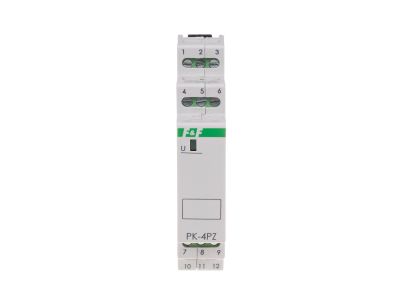

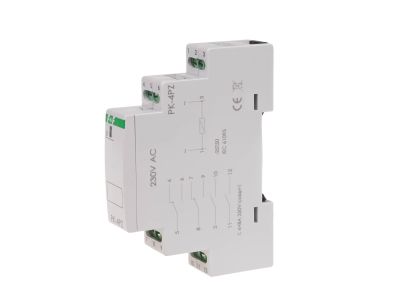

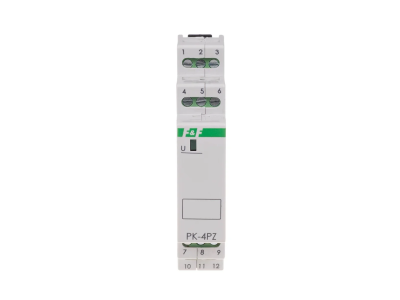

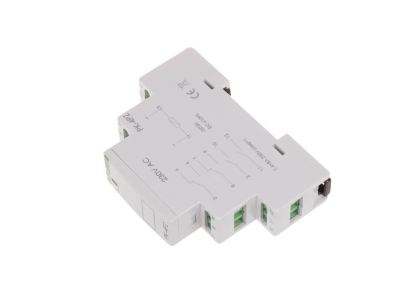

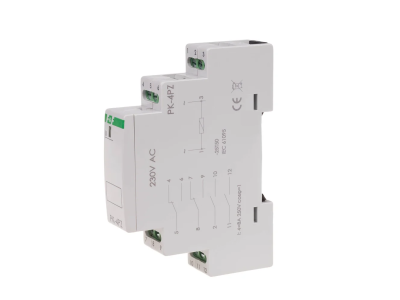

Przekaźnik elektromagnetyczny PK-4PZ 2 styki przełączne 2×8A + 2 styki zwierne 2×8A 230V AC | PK-4PZ-230V F&F

Alternatywny kod produktu: PK4PZ230

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-4PZ-230V to urządzenie wykonawcze o konfiguracji styków 2 × NO/NC (przełączne) oraz 2 × NO (zwierne), zaprojektowane do bezpośredniego montażu na szynie 35 mm. Prąd obciążenia 8 A w kategorii AC-1 zapewnia sterowanie odbiornikami o umiarkowanej mocy, a szerokość 1 modułu (18 mm) pozwala na oszczędność miejsca w rozdzielnicy. Separacja pomiędzy stykami (TAK) gwarantuje dodatkowe bezpieczeństwo w aplikacjach wymagających izolacji galwanicznej.

• Konfiguracja styków 2 × przełączne + 2 × zwierne: uniwersalność – możliwość sterowania zarówno obwodami normalnie otwartymi, jak i normalnie zamkniętymi w jednej obudowie.
• Prąd obciążenia AC-1 8 A: bezpieczna praca w obwodach oświetleniowych, grzejnych oraz małych silników bez ryzyka przegrzania styków.
• Napięcie zasilania 230 V AC (tolerancja –15 ÷ +10%): stabilne działanie przy wahanach sieci energetycznej, bez konieczności stosowania dodatkowych stabilizatorów.
• Trwałość mechaniczna min. 5×10⁶ cykli: długa żywotność bezobsługowa w systemach automatyki.
• 1 moduł (18 mm), montaż na szynie TH35: kompaktowa budowa ułatwia instalację w rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Przekaźnik PK-4PZ-230V został zaprojektowany zgodnie z wymogami europejskich norm dotyczących bezpieczeństwa urządzeń elektrycznych oraz posiada oznaczenie CE. Produkt spełnia standardy branżowe dla aparatury modułowej montowanej w rozdzielnicach niskiego napięcia, co potwierdza jego niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki konfiguracji styków przełącznych i zwiernych oraz prądowi 8 A, przekaźnik PK-4PZ-230V sprawdza się w wielu scenariuszach sterowania i sygnalizacji.

• Sterowanie oświetleniem, grzejnikami i małymi odbiornikami rezystancyjnymi w instalacjach budynkowych.
• Generowanie impulsów do styczników, przekaźników mocy lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń – załączanie lampek kontrolnych lub alarmów w szafach sterowniczych.
• Automatyka budynkowa – współpraca z czujnikami, centralami alarmowymi i systemami KNX jako element wykonawczy.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm – należy przestrzegać wartości podanej w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz obciążeniem prądowym obwodu.

FAQ

• Czy przekaźnik posiada podświetlenie LED lub wskaźnik zadziałania? W danych technicznych nie przewidziano podświetlenia ani diody sygnalizacyjnej – stan pracy można określić jedynie poprzez pomiar ciągłości styków lub obserwację sterowanego odbiornika.
• Jaki stopień ochrony ma przekaźnik? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi ≥12,5 mm (np. palce) i brak odporności na wilgoć. Urządzenie należy montować w obudowie rozdzielnicy o odpowiedniej klasie szczelności.
• W jakiej kategorii pracy (trybie) określono prąd 8 A? Prąd 8 A dotyczy kategorii AC-1 – obciążenia rezystancyjne lub małoindukcyjne. Dla obciążeń silnie indukcyjnych (AC-3, AC-4) maksymalny prąd może być niższy; szczegółowe dane znajdują się w karcie katalogowej producenta.
