przekaźnik elektromagnetyczny PK-4PZ 12V | PK-4PZ-12V F&F

Alternatywny kod produktu: PK4PZ12

Opis i Kluczowe Cechy

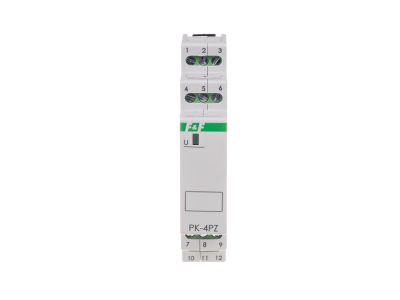

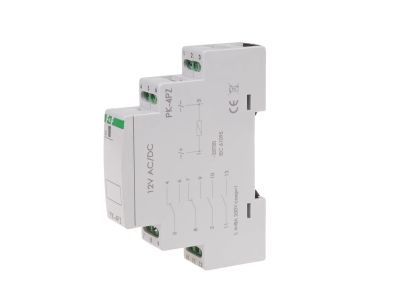

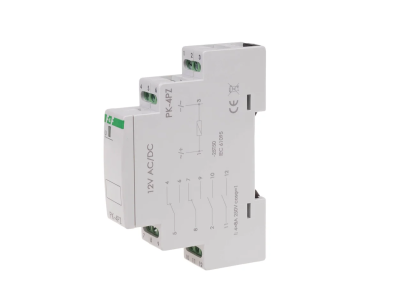

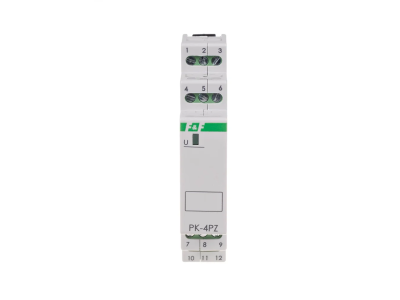

Przekaźnik elektromagnetyczny PK-4PZ-12V to jednomodułowe (18 mm) urządzenie przeznaczone do montażu na szynie 35 mm. Przystosowany do zasilania napięciem 12 V AC/DC, oferuje konfigurację styków 2 × NO/NC (przełączne) + 2 × NO (zwierne) z separacją galwaniczną, co zapewnia elastyczne i bezpieczne sterowanie w obwodach automatyki. Maksymalny prąd obciążenia AC-1 wynosi 8 A, a trwałość mechaniczna sięga minimum 5×10⁶ cykli.

• Napięcie zasilania 12 V AC/DC: uniwersalne zasilanie pozwalające na współpracę zarówno z obwodami prądu przemiennego, jak i stałego – idealne do instalacji sterowniczych i systemów PLC.
• Konfiguracja styków 2 × NO/NC + 2 × NO: cztery niezależne pary styków umożliwiają realizację zarówno sygnalizacji, jak i załączania odbiorników – zwiększa elastyczność projektowania układów sterowania.
• Separacja styku (TAK): galwaniczne odizolowanie obwodu sterowania od obwodu wykonawczego podnosi bezpieczeństwo instalacji i chroni układy niskonapięciowe.
• Maksymalny prąd obciążenia AC-1 8 A: wystarczający do bezpośredniego przełączania cewek styczników, przekaźników pomocniczych, lamp sygnalizacyjnych czy małych silników.
• Pobór prądu 25 mA: niski pobór mocy (ok. 0,3 W) umożliwia bezpośrednie sterowanie wyjściami PLC lub sterowników bez dodatkowych wzmacniaczy.

Zgodność z Normami

Przekaźnik PK-4PZ-12V został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardem DIN. Posiada certyfikację CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej i niskiego napięcia. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują niezawodną pracę w typowych warunkach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) i szerokiemu zakresowi temperatury pracy (-25…+50 °C), przekaźnik PK-4PZ-12V sprawdza się w wielu układach automatyki. Jego 4-stykowa konfiguracja umożliwia realizację zarówno załączania, jak i przełączania obwodów.

• Sterowanie cewkami styczników i przekaźników pomocniczych w rozdzielnicach przemysłowych i budynkowych.
• Przekazywanie impulsów sterujących do modułów PLC, przekaźników czasowych oraz układów automatyki.
• Sygnalizacja stanu pracy urządzeń (diody LED, lampki kontrolne) dzięki stykom zwiernym i przełącznym.
• Separacja galwaniczna obwodów sterujących od wykonawczych w instalacjach wymagających izolacji niskonapięciowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm², a zalecany moment dokręcania wynosi 0,4 Nm – należy przestrzegać wartości podanej w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i ochronę przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic.
• Jaką konfigurację styków posiada przekaźnik? Przekaźnik PK-4PZ-12V wyposażony jest w 2 styki przełączne (NO/NC) oraz 2 styki zwierne (NO), co daje łącznie 4 pary styków z separacją galwaniczną.
• Jaki jest maksymalny pobór prądu cewki? Maksymalny pobór prądu wynosi 25 mA przy napięciu znamionowym 12 V AC/DC, co przekłada się na moc ok. 0,3 W – pozwala na bezpośrednie sterowanie z modułów PLC bez dodatkowych wzmacniaczy.
