Przekaźnik elektromagnetyczny PK-3P 230V | PK-3P-230V F&F

Opis i Kluczowe Cechy

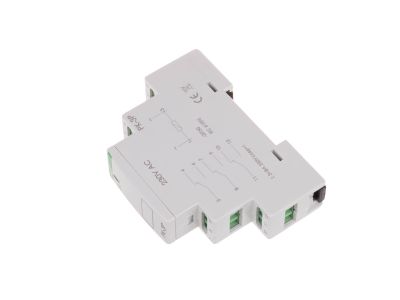

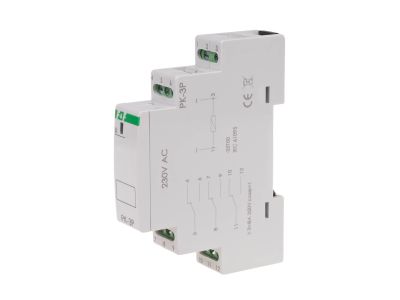

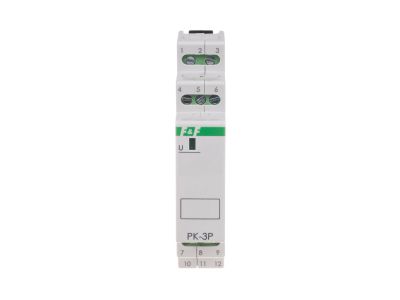

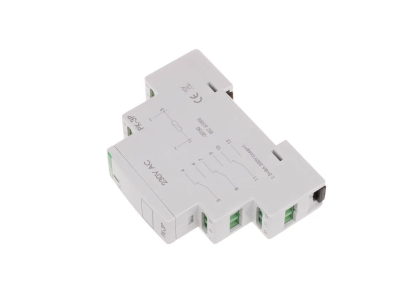

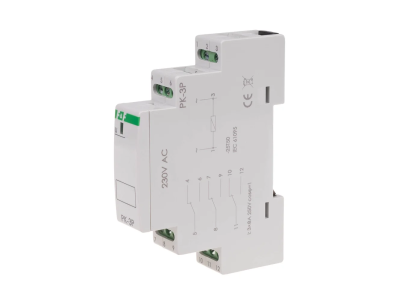

Przekaźnik elektromagnetyczny PK-3P 230V marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Sercem urządzenia jest wydajny element wykonawczy w konfiguracji trzech styków przełącznych (3xNO/NC), co umożliwia jednoczesne sterowanie trzema niezależnymi obwodami lub separację sygnałów sterujących.

• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 3 x 8 A, co pozwala na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy.
• Szeroka tolerancja napięcia: Urządzenie pracuje stabilnie przy napięciu zasilania 230 V AC, zachowując pełną funkcjonalność nawet przy wahaniach napięcia w zakresie od -15% do +10%.
• Energooszczędność: Maksymalny pobór prądu na poziomie zaledwie 25 mA minimalizuje straty energii i ogranicza nagrzewanie się aparatury wewnątrz szafy sterowniczej.
• Trwałość mechaniczna: Solidna konstrukcja gwarantuje minimum 5 000 000 cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną eksploatację nawet w wymagających aplikacjach.
• Separacja galwaniczna: Zastosowana separacja styku zapewnia bezpieczeństwo układów sterowania i chroni przed przenoszeniem zakłóceń między obwodami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz wytrzymałości izolacji, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Przekaźnik PK-3P 230V znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja sygnałów lub sterowanie wieloma obwodami za pomocą jednego impulsu. Idealnie sprawdza się w:

• Układach automatyki oświetleniowej do załączania grup lamp.
• Systemach sterowania wentylacją i klimatyzacją.
• Układach sygnalizacji stanów pracy maszyn i urządzeń.
• Separacji galwanicznej między sterownikami PLC a elementami wykonawczymi o większym poborze prądu.
• Domowej automatyce inteligentnej do integracji różnych systemów niskonapięciowych z siecią 230V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącze przewodów: Zastosowane zaciski śrubowe pozwalają na podłączenie przewodów o przekroju znamionowym do 2,5 mm², co zapewnia stabilne połączenie elektryczne.
• Moment dokręcania: Aby zapewnić optymalny styk i uniknąć uszkodzenia zacisków, należy stosować moment dokręcający wynoszący 0,4 Nm.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C. Należy zapewnić odpowiednią cyrkulację powietrza w rozdzielnicy.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji na szynie DIN, co ułatwia organizację okablowania.

FAQ

1. Czy przekaźnik PK-3P może sterować obciążeniami indukcyjnymi?
Tak, jednak należy pamiętać, że prąd znamionowy 8 A dotyczy kategorii AC-1 (obciążenia rezystancyjne). W przypadku obciążeń indukcyjnych (np. silniki, cewki) dopuszczalny prąd będzie niższy i należy go dobrać zgodnie z charakterystyką urządzenia.

2. Czy urządzenie posiada sygnalizację zadziałania?
Przekaźniki serii PK zazwyczaj wyposażone są w diodę LED sygnalizującą obecność napięcia zasilania i stan załączenia styków, co ułatwia diagnostykę układu.

3. Czy można podłączyć różne fazy do poszczególnych styków?
Dzięki separacji styków możliwe jest sterowanie obwodami zasilanymi z różnych faz, pod warunkiem zachowania odpowiednich odstępów izolacyjnych i nieprzekraczania napięć znamionowych izolacji.
