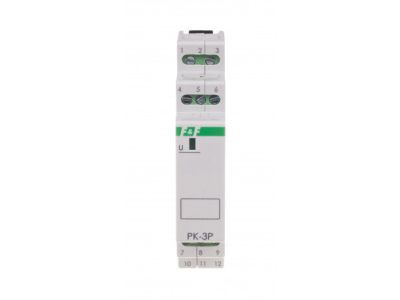

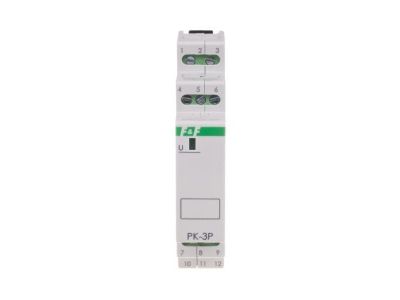

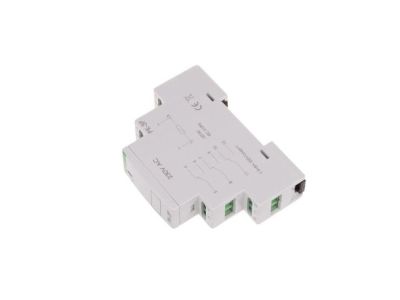

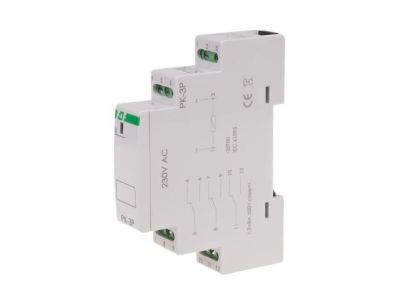

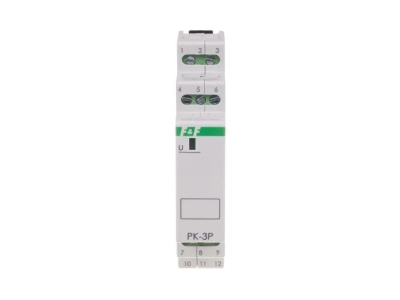

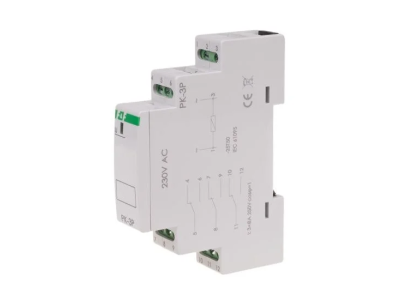

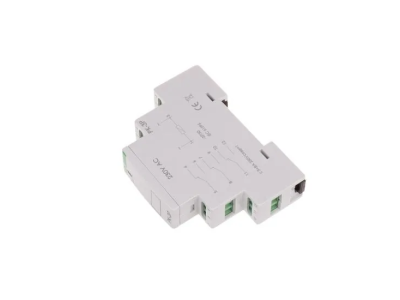

przekaźnik elektromagnetyczny PK-3P 110V | PK-3P-110V F&F

Alternatywny kod produktu: PK3P110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-3P-110V to jednomodułowe urządzenie przeznaczone do pracy w rozdzielnicach i szafach sterowniczych. Zasilany napięciem 110 V AC/DC (tolerancja -15÷10%), wyposażony jest w trzy pary styków przełącznych NO/NC o prądzie obciążenia AC-1 wynoszącym 3×8 A. Dzięki szerokości 1 modułu (18 mm) umożliwia oszczędność miejsca na szynie DIN TH35 przy jednoczesnym zapewnieniu niezawodnego przełączania obwodów.

• 3 pary styków NO/NC (3×8 A AC-1): Każda para styków może przewodzić prąd obciążenia do 8 A w kategorii AC-1, co pozwala na sterowanie odbiornikami rezystancyjnymi o znacznym poborze mocy bez ryzyka przegrzania.
• Separacja styków: Galwaniczna izolacja między poszczególnymi parami styków umożliwia niezależne sterowanie obwodami o różnej polaryzacji lub napięciu, zwiększając elastyczność aplikacji.
• Napięcie zasilania 110 V AC/DC: Szeroki zakres napięcia zasilania (tolerancja -15÷10%) zapewnia kompatybilność z instalacjami przemysłowymi oraz sterownikami PLC bez konieczności stosowania dodatkowych przetwornic.
• Trwałość łączeniowa mechaniczna min. 5×10⁶ cykli: Wysoka żywotność mechaniczna gwarantuje długotrwałą i bezawaryjną pracę nawet w aplikacjach wymagających częstego przełączania.
• Kompaktowa obudowa 1 moduł (18 mm): Montaż na szynie TH35 w standardowej rozdzielnicy minimalizuje zajmowaną przestrzeń, ułatwiając projektowanie i rozbudowę instalacji.

Zgodność z Normami

Przekaźnik PK-3P-110V został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Dzięki trzem niezależnym parom styków przełącznych przekaźnik znajduje zastosowanie w wielu układach automatyki i sterowania. Poniżej przedstawiono typowe scenariusze użycia:

• Sterowanie oświetleniem lub wentylacją w budynkach komercyjnych i przemysłowych – przełączanie obwodów o prądzie do 8 A AC-1.
• Funkcja pośrednicząca między sterownikiem PLC a stycznikami lub zaworami elektromagnetycznymi – separacja galwaniczna zabezpiecza wejścia sterownika.
• Sygnalizacja stanu urządzeń – zestyk NO/NC może być wykorzystany do przekazania informacji o stanie pracy do systemu nadzoru.
• Układy automatyki budynkowej (BMS) – przełączanie obwodów grzewczych, rolet, bram, gdzie wymagana jest wysoka niezawodność i długa żywotność mechaniczna.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy o stopniu ochrony co najmniej IP20. Podłącz przewody o przekroju maksymalnie 2,5 mm² do zacisków śrubowych, dokręcając śruby momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Po montażu sprawdź poprawność podłączenia oraz działanie przekaźnika przed oddaniem instalacji do użytku.

FAQ

• Jakie napięcie zasilania cewki ma przekaźnik PK-3P-110V? Napięcie zasilania cewki wynosi 110 V AC/DC, z tolerancją -15÷10% (tj. od 93,5 V do 121 V). Pobór prądu to maksymalnie 25 mA.
• Ile styków przełącznych znajduje się w przekaźniku i jaki prąd mogą wytrzymać? Przekaźnik wyposażony jest w trzy pary styków NO/NC (przełączne). Każda para może przewodzić prąd obciążenia do 8 A w kategorii AC-1 (obciążenie rezystancyjne).
• Jaki stopień ochrony ma przekaźnik i do jakiej temperatury może pracować? Stopień ochrony obudowy wynosi IP20. Zakres temperatury pracy to od -25°C do +50°C, co umożliwia stosowanie urządzenia w standardowych warunkach wewnętrznych.
