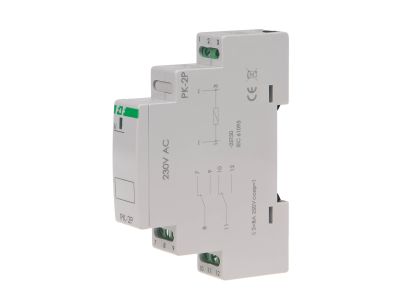

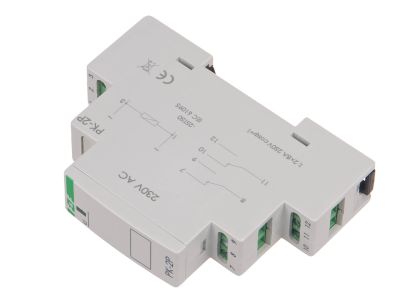

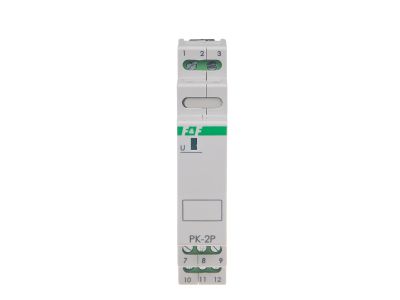

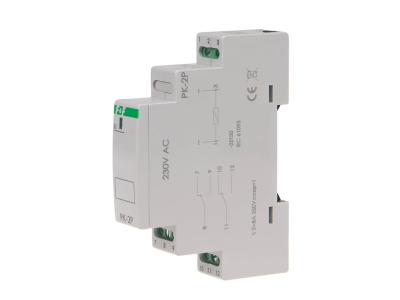

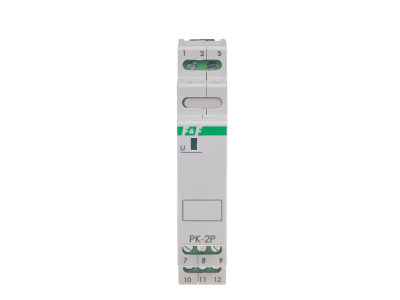

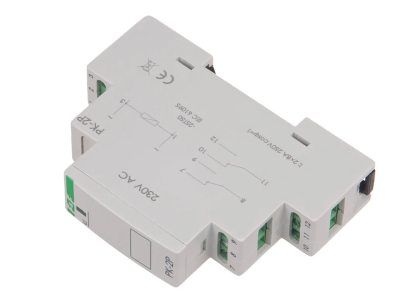

Przekaźnik elektromagnetyczny PK-2P 2 styki przełączne 2×8A 230V AC | PK-2P-230V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-2P marki F&F to profesjonalne urządzenie sterownicze zaprojektowane do pracy w zaawansowanych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Wyposażony w dwa niezależne styki przełączne (2 × NO/NC), przekaźnik umożliwia jednoczesne sterowanie dwoma odrębnymi obwodami, przy czym maksymalny prąd obciążenia dla kategorii AC-1 wynosi 2 x 8 A.

• Wysoka wydajność prądowa: Dwa styki o obciążalności 8 A każdy pozwalają na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy.
• Separacja galwaniczna: Zastosowana separacja styku zapewnia bezpieczeństwo układów sterowania i separację obwodów wykonawczych od obwodu zasilania.
• Trwałość mechaniczna: Solidna konstrukcja gwarantuje minimum 5 000 000 cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną eksploatację.
• Energooszczędność: Maksymalny pobór prądu na poziomie 25 mA minimalizuje straty energii i ogranicza nagrzewanie się aparatury wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik PK-2P znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest galwaniczne oddzielenie sygnału sterującego od obciążenia lub zwielokrotnienie styków. Idealnie sprawdza się w:

• Układach automatyki oświetleniowej i grzewczej.
• Systemach sterowania pompami i wentylatorami.
• Układach sygnalizacji stanów pracy maszyn i urządzeń.
• Współpracy ze sterownikami PLC oraz modułami inteligentnego domu, gdzie wymagane jest napięcie sterujące 230 V AC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH-35). Przyłącze wykonane jest w formie zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne przesyłanie energii oraz łatwe mostkowanie sygnałów. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcający wkręty, który powinien wynosić 0,4 Nm – zapewnia to optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Tolerancja napięcia zasilania w zakresie od -15% do +10% pozwala na stabilną pracę nawet przy niewielkich wahaniach parametrów sieci energetycznej.

FAQ

• Czy przekaźnik PK-2P może sterować obciążeniami indukcyjnymi? Tak, jednak należy pamiętać, że prąd znamionowy 8 A dotyczy kategorii AC-1 (obciążenia rezystancyjne). Przy obciążeniach indukcyjnych (np. silniki) należy uwzględnić odpowiedni zapas mocy lub zastosować układ gasikowy.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przekaźnik zajmuje dokładnie jeden moduł (18 mm), co czyni go jednym z najbardziej kompaktowych rozwiązań z dwoma stykami przełącznymi na rynku.
• Czy styki są od siebie odizolowane? Tak, urządzenie posiada separację styków, co pozwala na sterowanie dwoma różnymi napięciami w obwodach wykonawczych.
