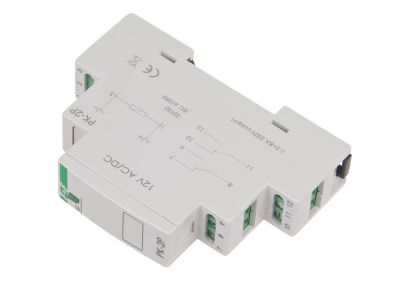

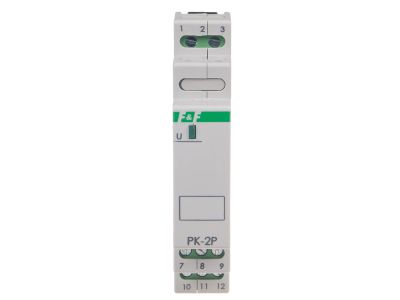

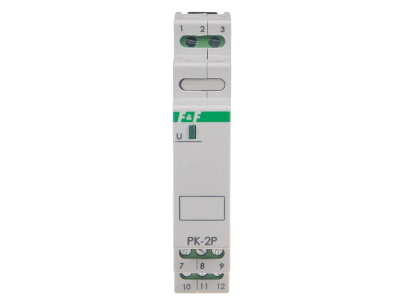

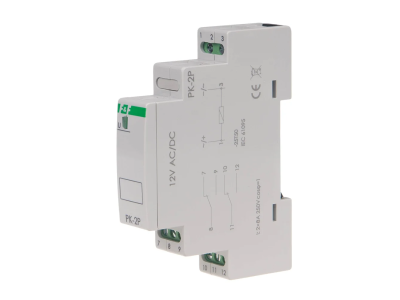

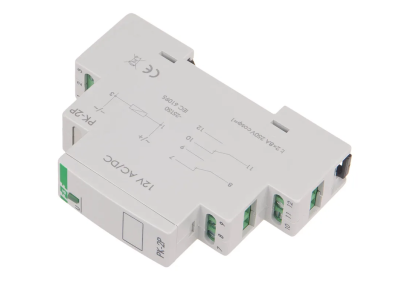

Przekaźnik elektromagnetyczny PK-2P 2 styki przełączne 2×8A 12V AC/DC | PK-2P-12V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-2P marki F&F to zaawansowane urządzenie sterujące zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się uniwersalnym napięciem zasilania wynoszącym 12 V AC/DC, co pozwala na elastyczne projektowanie układów sterowania przy zachowaniu wysokiej tolerancji napięcia w zakresie od -15% do +10%. Sercem urządzenia są dwa niezależne styki przełączne (2 × NO/NC), które umożliwiają jednoczesne sterowanie dwoma odrębnymi obwodami o maksymalnym prądzie obciążenia wynoszącym 8 A każdy (kategoria AC-1).

• Wysoka trwałość: Mechaniczna żywotność urządzenia wynosi minimum 5 000 000 cykli, co gwarantuje wieloletnią, bezawaryjną pracę nawet przy dużej częstotliwości przełączeń.
• Energooszczędność: Maksymalny pobór prądu przez cewkę nie przekracza 25 mA, co minimalizuje straty energii i ogranicza nagrzewanie się rozdzielnicy.
• Separacja galwaniczna: Zastosowana pełna separacja styku od obwodu zasilania zwiększa bezpieczeństwo użytkowania i chroni układy sterujące przed przepięciami.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w szerokim zakresie temperatur od -25°C do +50°C.

Zastosowanie

Przekaźnik PK-2P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektro-technicznych. Jest idealnym rozwiązaniem do separacji sygnałów sterujących od obwodów wykonawczych. Dzięki dwóm stykom przełącznym doskonale sprawdza się w układach sygnalizacji stanu pracy maszyn, sterowaniu oświetleniem, systemach alarmowych oraz w układach logicznych automatyki, gdzie wymagane jest jednoczesne załączenie jednego odbiornika i odłączenie drugiego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przyłącze wykonane jest w formie solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcający wkręty, który powinien wynosić dokładnie 0,4 Nm – zapobiega to uszkodzeniu gniazda zacisku przy jednoczesnym zapewnieniu optymalnego docisku przewodu.

FAQ

• Czy przekaźnik może pracować z napięciem stałym i zmiennym? Tak, uniwersalny układ zasilania pozwala na podłączenie zarówno napięcia 12 V AC, jak i 12 V DC.
• Jaki jest maksymalny prąd, który mogą obsłużyć styki? Każdy z dwóch styków przełącznych może bezpiecznie pracować z prądem do 8 A przy obciążeniu rezystancyjnym (AC-1).
• Ile miejsca zajmuje przekaźnik w rozdzielnicy? Urządzenie posiada obudowę o szerokości 18 mm, co odpowiada jednemu standardowemu modułowi w rozdzielnicy.
