przekaźnik elektromagnetyczny PK-2P 110 V | PK-2P-110V F&F

Alternatywny kod produktu: PK2P110

Opis i Kluczowe Cechy

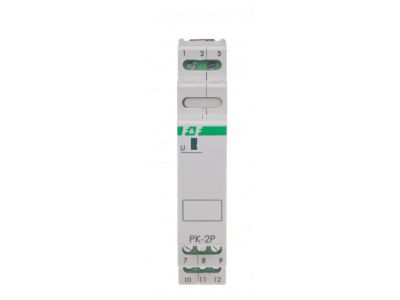

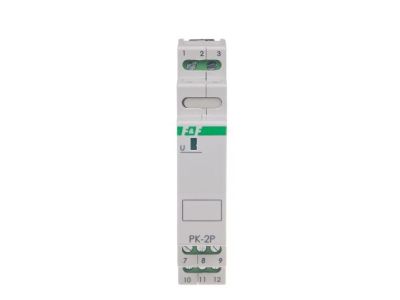

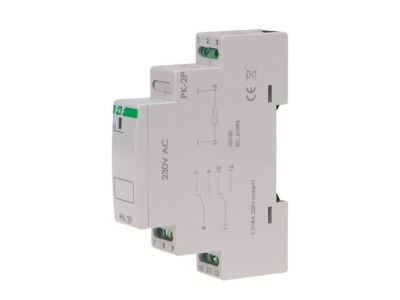

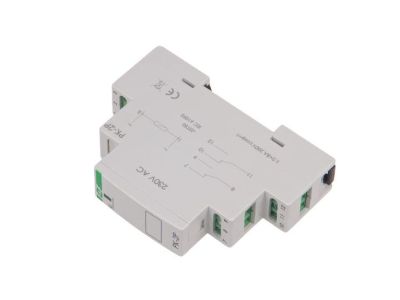

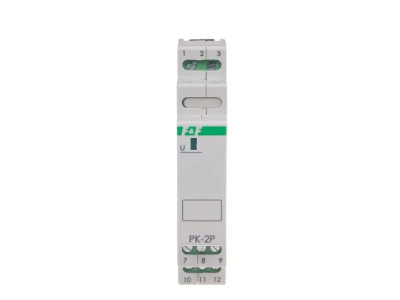

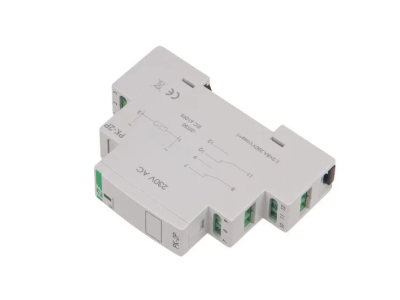

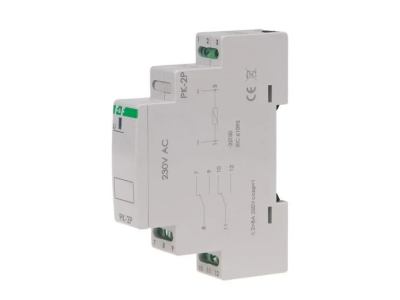

Przekaźnik elektromagnetyczny PK-2P-110V w obudowie jednomodułowej (18 mm) do montażu na szynie 35 mm. Zasilany napięciem 110 V AC/DC, wyposażony w dwa zestawy styków przełącznych (2×NO/NC) z separacją galwaniczną, co umożliwia bezpieczne sterowanie dwoma niezależnymi obwodami. Maksymalny prąd obciążenia w kategorii AC-1 wynosi 2×8 A, zapewniając pewną pracę przy typowych obciążeniach rezystancyjnych.

• Napięcie zasilania 110 V AC/DC: uniwersalne zasilanie zarówno prądem przemiennym, jak i stałym, upraszczające projektowanie instalacji w różnych systemach sterowania.
• Konfiguracja styków 2×NO/NC z separacją: dwa niezależne obwody zwierne i rozwierne, każdy z osobną izolacją – umożliwia realizację różnorodnych układów logicznych bez ryzyka zakłóceń.
• Prąd obciążenia AC-1 2×8 A: wysoka obciążalność prądowa, bezpieczna dla styków nawet przy dłuższej pracy w obwodach rezystancyjnych (np. grzejniki, oświetlenie LED z zasilaczem).
• Trwałość mechaniczna min. 5×10⁶ cykli: długa żywotność bezawaryjnej pracy w systemach o dużym natężeniu przełączeń (automatyka, sterowniki PLC).
• Zaciski śrubowe 2,5 mm², moment 0,4 Nm: łatwy i pewny montaż przewodów o przekroju do 2,5 mm², z określonym momentem dokręcania zapewniającym trwałe połączenie.

Zgodność z Normami

Przekaźnik PK-2P-110V spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkowany jest zgodnie ze standardem DIN, co gwarantuje kompatybilność z aparaturą modułową w rozdzielnicach.

Zastosowanie

Przekaźnik elektromagnetyczny PK-2P-110V przeznaczony jest do sterowania obwodami pomocniczymi w instalacjach niskiego napięcia. Sprawdzi się w układach automatyki budynkowej, przemysłowej i w tablicach rozdzielczych.

• Realizacja sygnałów załącz/wyłącz dla oświetlenia, wentylacji, ogrzewania.
• Generowanie impulsów sterujących dla styczników, przekaźników nadrzędnych lub wejść sterowników PLC.
• Separacja szyn sygnałowych w systemach inteligentnego budynku.
• Budowa prostych układów logicznych (przekaźnikowych) w szafach sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia w całej instalacji. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych o przekroju do 2,5 mm², dokręcając je z momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu obciążenia. Przekaźnik może pracować w temperaturze otoczenia od -25°C do +50°C.

FAQ

• Czy przekaźnik PK-2P-110V może być zasilany napięciem stałym czy tylko przemiennym? Przekaźnik jest przystosowany do pracy zarówno przy napięciu przemiennym, jak i stałym – zakres zasilania 110 V AC/DC, z tolerancją -15% / +10%.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony obudowy to IP20 – urządzenie przeznaczone do montażu w rozdzielnicach wewnątrz pomieszczeń suchych.
• Jak są skonfigurowane styki? Czy występuje separacja pomiędzy zestawami styków? Przekaźnik posiada dwa niezależne zestawy styków przełącznych (2×NO/NC) z pełną separacją galwaniczną, co pozwala na bezpieczne sterowanie dwoma odseparowanymi obwodami.
