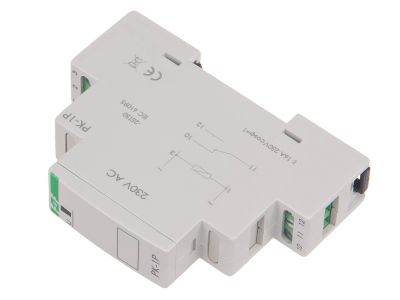

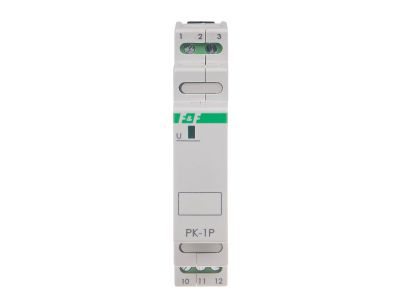

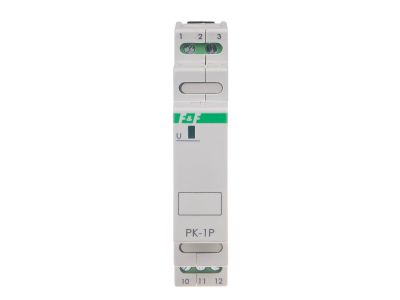

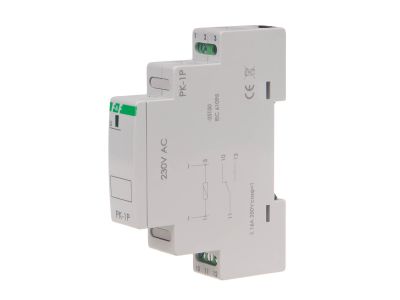

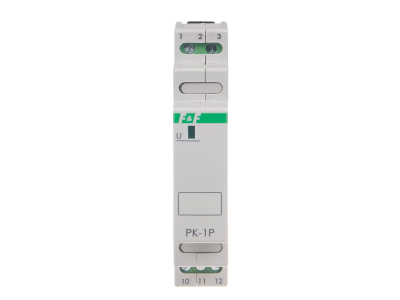

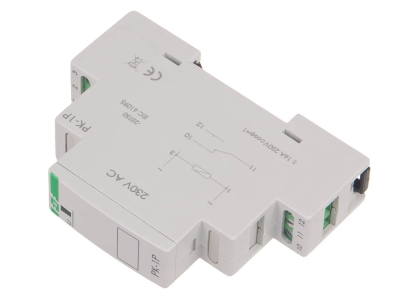

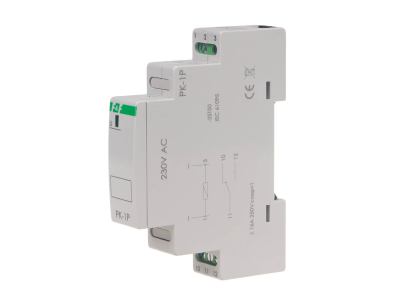

przekaźnik elektromagnetyczny PK-1P 110 V | PK-1P-110V F&F

Alternatywny kod produktu: PK1P110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-1P-110V to jednomodułowe urządzenie przeznaczone do sterowania obwodami elektrycznymi, przeznaczone do bezpośredniego montażu na szynie DIN 35 mm. Dzięki napięciu zasilania 110 V AC/DC i prądowi obciążenia 16 A w kategorii AC-1 zapewnia niezawodne łączenie obwodów o znacznym obciążeniu. Kompaktowa obudowa o szerokości 1 modułu (18 mm) pozwala oszczędzać miejsce w rozdzielnicy. Styk przełączny 1×NO/NC umożliwia zarówno zwieranie, jak i rozwieranie obwodu w zależności od potrzeb aplikacji.

• Napięcie zasilania 110 V AC/DC: uniwersalne zasilanie umożliwiające pracę zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza dobór źródła zasilania.
• Maksymalny prąd obciążenia AC-1 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – sprawdzi się przy sterowaniu odbiornikami rezystancyjnymi, takimi jak grzałki czy oświetlenie.
• Konfiguracja styków 1×NO/NC (styk przełączny): elastyczność w projektowaniu układów sterowania – jedna para styków może być używana jako zwierna lub rozwierna, co redukuje liczbę potrzebnych przekaźników.
• Separacja galwaniczna styku (tak): izolacja między obwodem cewki a obwodem styków zwiększa bezpieczeństwo i chroni układ sterowania przed zakłóceniami.
• Kompaktowe wymiary 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy, idealne do gęstego upakowania aparatury modułowej.

Zgodność z Normami

Przekaźnik PK-1P-110V został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikację CE. Produkt spełnia wymogi norm dla aparatury modułowej montowanej na szynie DIN, co gwarantuje jego niezawodność i bezpieczeństwo w typowych instalacjach elektrycznych.

Zastosowanie

Przekaźnik elektromagnetyczny PK-1P-110V znajduje zastosowanie w różnorodnych układach sterowania i automatyki budynkowej, gdzie wymagane jest niezawodne przełączanie obwodów przy napięciu 110 V AC/DC. Dzięki stykowi przełącznemu może być używany zarówno do załączania, jak i odłączania odbiorników.

• Sterowanie oświetleniem, ogrzewaniem elektrycznym i innymi odbiornikami rezystancyjnymi w instalacjach przemysłowych i komercyjnych.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych oraz wejść sterowników PLC.
• Sygnalizacja stanu urządzeń i procesów technologicznych (np. sygnalizacja awarii, sygnalizacja załączenia).
• Realizacja prostych układów automatyki budynkowej, takich jak sterowanie bramami, roletami czy wentylacją.

Wskazówki Montażowe

Montaż przekaźnika PK-1P-110V może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 2,5 mm² – przekrój przewodów dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcający zacisków: 0,4 Nm (zgodnie z dokumentacją producenta). Należy zachować odpowiednie odstępy izolacyjne i nie przekraczać maksymalnej temperatury pracy od -25 do 50°C.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizacyjne? Produkt nie jest wyposażony w podświetlenie LED ani inną sygnalizację optyczną. Stan załączenia można określić na podstawie dźwięku charakterystycznego zadziałania zwory.
• Jaki jest stopień ochrony tego przekaźnika? Stopień ochrony obudowy wynosi IP20 – urządzenie chronione przed dostępem do części niebezpiecznych palcem, ale nie jest odporne na wilgoć ani kurz. Przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki tryb pracy styków jest dostępny? Przekaźnik posiada styk przełączny 1×NO/NC – oznacza to, że w stanie spoczynku (bez napięcia na cewce) jedna para styków jest zwarta (NC), a druga rozwarta (NO). Po podaniu napięcia styki zmieniają stan. Umożliwia to realizację zarówno funkcji zwierania, jak i rozwierania obwodu.
