Przekaźnik elektromagnetyczny PK-1P 1 styk przełączny 16A 24V AC/DC | PK-1P-24V F&F

Opis i Kluczowe Cechy

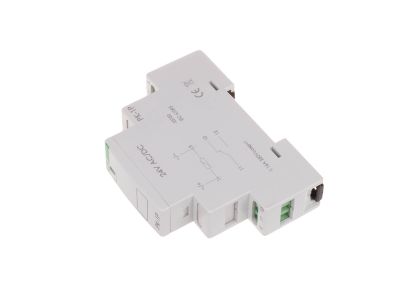

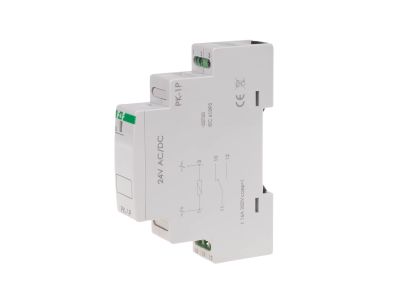

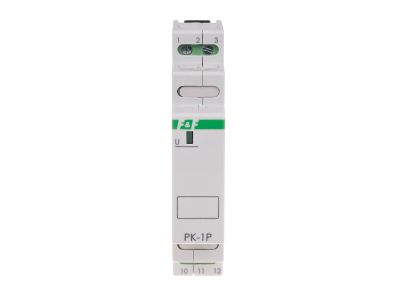

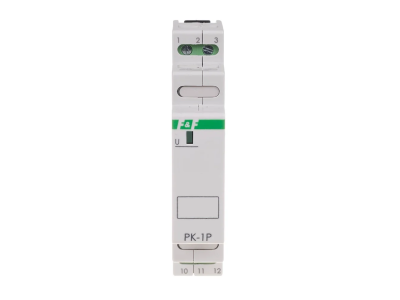

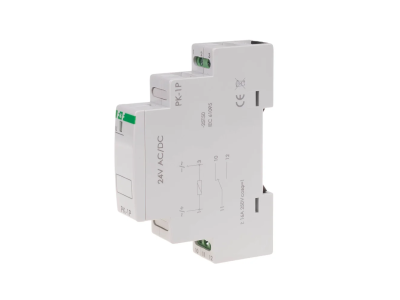

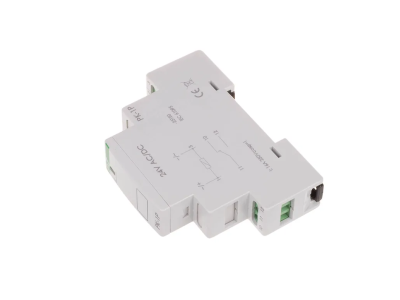

Przekaźnik elektromagnetyczny PK-1P 24V AC/DC to profesjonalny komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta F&F. Urządzenie służy do sterowania odbiornikami o maksymalnym natężeniu prądu wynoszącym 16 A, co pozwala na bezpośrednie załączanie obwodów o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach. Wyposażony w jeden styk przełączny (1xNO/NC), oferuje pełną separację galwaniczną między obwodem sterującym a obciążeniem, co znacząco podnosi poziom bezpieczeństwa instalacji.

• Uniwersalne napięcie zasilania: Możliwość pracy zarówno przy napięciu 24 V AC, jak i 24 V DC, zapewnia elastyczność projektową.
• Wysoka trwałość mechaniczna: Minimalna żywotność na poziomie 5 000 000 cykli gwarantuje wieloletnią, bezawaryjną pracę nawet przy dużej częstotliwości przełączeń.
• Energooszczędność: Maksymalny pobór prądu przez cewkę wynosi zaledwie 25 mA, co minimalizuje straty energii i nagrzewanie się rozdzielnicy.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie TH-35.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi, co potwierdza stopień ochrony IP20, zapewniający bezpieczne użytkowanie wewnątrz rozdzielnic. Urządzenie spełnia rygorystyczne normy dotyczące aparatury modułowej niskiego napięcia, a zastosowana separacja styku pozwala na bezpieczne oddzielenie obwodów sterowniczych od wykonawczych, co jest kluczowe w systemach automatyki przemysłowej.

Zastosowanie

Przekaźnik PK-1P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Sterowania oświetleniem w układach z czujnikami ruchu lub programatorami czasowymi.
• Separacji sygnałów sterujących w układach sterowników PLC i systemach BMS.
• Załączania grzałek, wentylatorów oraz innych odbiorników o charakterze rezystancyjnym (AC-1).
• Współpracy z systemami alarmowymi i kontroli dostępu, gdzie wymagane jest sterowanie niskonapięciowe 24 V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH-35) w pozycji pionowej lub poziomej. Przyłącze wykonane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku lub niedostatecznego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik może pracować z napięciem stałym i zmiennym? Tak, model PK-1P 24V jest urządzeniem uniwersalnym i akceptuje napięcie zasilania 24 V AC oraz 24 V DC.
• Jaki jest maksymalny prąd obciążenia dla kategorii AC-1? Maksymalny prąd obciążenia wynosi 16 A, jednak dla specyficznych warunków pracy ciągłej w kategorii AC-1 parametr ten wynosi 10 A.
• Czy urządzenie zajmuje dużo miejsca w rozdzielnicy? Nie, przekaźnik posiada obudowę jednomodułową o szerokości 18 mm, co czyni go jednym z najbardziej kompaktowych rozwiązań na rynku.
