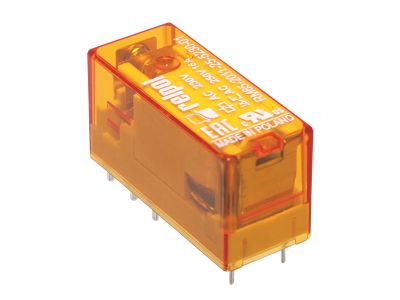

Przekaźnik elektromagnetyczny, miniaturowy z przeźroczystą obudową, RM85-2011-25-5230-01 | 859721 Relpol

Alternatywny kod produktu: RM85-2011-25-5230-01

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM85-2011-25-5230-01 (symbol 859721) z przeźroczystą obudową został zaprojektowany do montażu na płytce PCB lub w gniazdach wtykowych. Dysponuje jednym zestykiem przełącznym (1P) o obciążalności AC1 16 A / 250 V oraz DC1 16 A / 24 V, co pozwala bezpiecznie sterować odbiornikami o znacznym poborze mocy. Cewka zasilana napięciem 230 V AC upraszcza integrację z typową instalacją elektryczną. Kompaktowe wymiary (29 x 12,7 x 15,7 mm) oszczędzają miejsce w szafie sterowniczej lub na płycie drukowanej.

• Zestyk przełączny 1P: umożliwia zarówno zwieranie, jak i rozwieranie obwodu, zapewniając elastyczność w aplikacjach sterowania.
• Prąd AC1 16 A / 250 V oraz DC1 16 A / 24 V: wysoka obciążalność styków gwarantuje bezpieczną pracę bez ryzyka przegrzania, nawet przy długotrwałym przewodzeniu prądu.
• Cewka 230 V AC: bezpośrednie zasilanie z sieci napięcia zmiennego ułatwia montaż i eliminuje potrzebę dodatkowego zasilacza.
• Materiał styków AgNi: zapewnia niską rezystancję przejścia, wysoką odporność na erozję łukową i długą żywotność mechaniczną.
• Stopień ochrony IP40: chroni wnętrze przed przedostaniem się ciał stałych o średnicy powyżej 1 mm, odpowiedni do pracy w typowych rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony jest do stosowania w warunkach zgodnych z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej (EMC). Brak szczegółowych oznaczeń norm w dostępnych danych nie wpływa na jego uniwersalność aplikacyjną.

Zastosowanie

Dzięki uniwersalnej budowie i wysokiej obciążalności styków przekaźnik RM85 sprawdza się w szerokim zakresie aplikacji sterowania i automatyki.

• Sterowanie odbiornikami elektrycznymi w instalacjach przemysłowych i budynkowych (np. oświetlenie, wentylatory).
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych (np. załączanie diod sygnalizacyjnych).
• Zastosowania w automatyce domowej – sterowanie bramami, roletami, systemami grzewczymi.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie można zainstalować na płytce PCB (gniazda EC50, GD50, PW80) lub w gniazdach szynowych/do płyty: GZP80 (push-in), GZ80, GZT80, GZM80, GZS80, GZF80 – umożliwiają one montaż na szynie TH35/DIN lub przykręcenie do płyty jedną śrubą M3. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta gniazda. Przekrój przewodów dobierać do prądu obciążenia, uwzględniając warunki chłodzenia.

FAQ

• Czy przekaźnik posiada podświetlenie? Przekaźnik nie ma wbudowanego podświetlenia – w danych nie ma informacji o diodzie LED ani neonówce.
• Jaki jest stopień ochrony przekaźnika? Deklarowany stopień ochrony to IP40 – zabezpiecza przed wnikaniem ciał stałych grubszych niż 1 mm (brak ochrony przed wilgocią).
• Jaki tryb pracy ma zestyk? Jest to jeden zestyk przełączny (SPDT) – w pozycji spoczynkowej styki 11-12 są zwarte, a po zadziałaniu cewki przełączają na 11-14.
