Przekaźnik elektromagnetyczny, miniaturowy RM85 sensitive 10V, 16A, IP40, RM85-2021-25-S010 | 651207 Relpol

Alternatywny kod produktu: RM85-2021-25-S010

Opis i Kluczowe Cechy

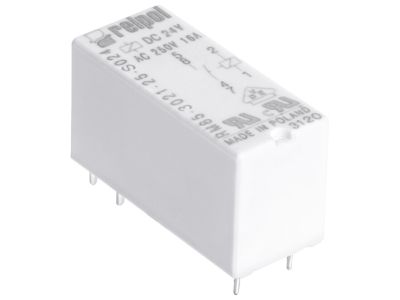

Przekaźnik elektromagnetyczny miniaturowy RM85 sensitive (symbol 651207) przeznaczony do montażu na płytce drukowanej lub w gnieździe wtykowym. Wyposażony w jeden zestyk zwierny (1Z) o obciążalności 16 A przy 250 V AC (AC1) oraz 16 A przy 24 V DC (DC1). Czuła cewka o mocy 0,25 W i napięciu zasilania 10 V DC umożliwia bezpośrednie sterowanie z układów elektronicznych, minimalizując pobór mocy. Wymiary 28 x 12,7 x 15,7 mm (raster 5 mm) pozwalają na oszczędność miejsca w szafie sterowniczej. Materiał styków AgNi zapewnia wysoką trwałość łączeniową.

• Styk 1Z (jeden zwierny) – obciążalność 16 A AC1 / 16 A DC1: bezpieczne przełączanie obciążeń średniej mocy w instalacjach przemysłowych i domowych.
• Cewka czuła 0,25 W przy 10 V DC: niski pobór mocy, możliwość sterowania bezpośrednio z wyjść PLC lub sterowników cyfrowych bez dodatkowych wzmacniaczy.
• Stopień ochrony IP40: ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm; odpowiedni do zabudowy w rozdzielnicach i szafach sterowniczych.
• Materiał styków AgNi (srebro-nikiel): odporność na załączanie prądów rozruchowych i długotrwała stabilność parametrów.
• Kompatybilność z gniazdami serii GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80: elastyczność montażu – na szynie DIN 35 mm lub przykręcane do płyty, z możliwością wyboru gniazda z zaciskami push-in, bezśrubowymi lub śrubowymi.

Zgodność z Normami

Przekaźnik RM85 sensitive spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z standardem DIN, zapewniając bezpieczną i niezawodną pracę przy zachowaniu odpowiednich odstępów izolacyjnych.

Zastosowanie

Dzięki małym gabarytom, czułości cewki i wysokiej obciążalności styków, przekaźnik RM85 sensitive znajduje zastosowanie w wielu układach automatyki i sterowania.

• Sterowanie odbiornikami w systemach HVAC, oświetleniowych i siłowych.
• Wyjścia cyfrowe sterowników PLC – bezpośrednie załączanie przekaźników o małej mocy cewki.
• Impulsowe sterowanie stycznikami i przekaźnikami pomocniczymi w rozdzielnicach.
• Montaż na płytkach PCB w urządzeniach elektronicznych i modułach automatyki.

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przekaźnik może być montowany bezpośrednio na PCB (raster 5 mm) lub w gniazdach dedykowanych (szyna TH35/DIN lub przykręcane do płyty). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną wybranego gniazda. Należy pamiętać o galwanicznym połączeniu wyprowadzeń (11 z 21, 12 z 22, 14 z 24) – ma to znaczenie przy projektowaniu ścieżek i okablowania.

FAQ

• Jakie jest napięcie cewki przekaźnika RM85 sensitive? Napięcie zasilania cewki wynosi 10 V DC, a moc 0,25 W. Przekaźnik jest czuły, co umożliwia sterowanie sygnałami niskonapięciowymi.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony IP40 – przekaźnik jest chroniony przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest natomiast odporny na wilgoć. Zaleca się montaż w suchych pomieszczeniach lub obudowach.
• Czy przekaźnik ma styk zwierny czy rozwierny? Model RM85-2021-25-S010 wyposażony jest w jeden zestyk zwierny (1Z). Oznacza to, że w stanie spoczynku (bez zasilania cewki) styk jest otwarty; po podaniu napięcia na cewkę zamyka się.
