Przekaźnik elektromagnetyczny, miniaturowy RM85 inrush 60V, 16A, IP40, RM85-5021-25-1060 | 855084 Relpol

Alternatywny kod produktu: RM85-5021-25-1060

Opis i Kluczowe Cechy

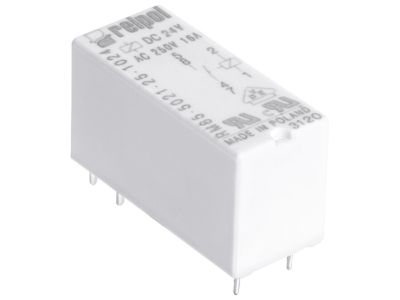

Przekaźnik elektromagnetyczny miniaturowy RM85 inrush (symbol 855084) to komponent zaprojektowany do obwodów drukowanych oraz montażu w gniazdach wtykowych. Wyróżnia się wyjątkową odpornością na prąd udarowy 80 A (20 ms), co zapewnia niezawodną pracę w aplikacjach z dużymi prądami rozruchowymi. Wyposażony w jeden zestyk zwierny (1Z) o obciążalności 16 A przy 250 V AC (AC1) oraz 16 A przy 24 V DC (DC1). Kompaktowe wymiary 29 x 12,7 x 15,7 mm i raster 5 mm ułatwiają integrację w układach PCB.

• Wysoka odporność na prąd udarowy 80 A (20 ms): gwarantuje stabilne działanie przy załączaniu silników, transformatorów i kondensatorów, eliminując ryzyko zwarć styków.
• Zestyk zwierny 1Z o prądzie 16 A: umożliwia bezpieczne sterowanie obwodami o znacznym obciążeniu, z marginesem bezpieczeństwa dla długotrwałej pracy.
• Materiał styków AgSnO2: zapewnia wysoką odporność na erozję i przenoszenie materiału, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Napięcie cewki 60 V DC: dedykowane do systemów sterowania prądem stałym, z galwaniczną separacją obwodu sterującego od obciążenia.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do zabudowy w rozdzielnicach i obudowach.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymogami obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa. Podane parametry elektryczne są zgodne z deklaracją producenta.

Zastosowanie

Dzięki wysokiej wytrzymałości udarowej i kompaktowej budowie, przekaźnik RM85 inrush znajduje zastosowanie w różnorodnych układach sterowania i automatyki budynkowej, szczególnie tam, gdzie występują krótkotrwałe, duże prądy rozruchowe.

• Sterowanie silnikami, transformatorami i dławikami w szafach rozdzielczych i układach napędowych.
• Impulsowe załączanie styczników, przekaźników mocy oraz wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy i zabezpieczeń w instalacjach przemysłowych i budynkach komercyjnych.
• Ograniczanie prądów udarowych w obwodach kondensatorów do kompensacji mocy biernej.

Wskazówki Montażowe

Montaż przekaźnika oraz podłączenie przewodów może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik można montować na płytce drukowanej (gniazda EC50, GD50, PW80) lub w gniazdach z zaciskami (GZP80 push-in, GZT80, GZM80, GZS80, GZF80) do szyny TH35 lub przykręcanych do płyty śrubą M3. Należy dobrać przekrój przewodów do prądu obciążenia oraz przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją wybranego gniazda. Uwaga: w przekaźniku występują galwaniczne połączenia wyprowadzeń 11 z 21, 12 z 22 oraz 14 z 24 – należy uwzględnić to przy projektowaniu ścieżek PCB.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik RM85 inrush nie jest wyposażony w podświetlenie – stan pracy można sygnalizować za pomocą zewnętrznej diody LED.
• Jaki jest stopień ochrony przekaźnika? Przekaźnik ma stopień ochrony IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm. Nie jest odporny na wilgoć ani zalanie.
• Jaki tryb pracy ma styk? Styk jest normalnie otwarty (1Z – zestyk zwierny). Jego styki zamykają się po podaniu napięcia na cewkę, a rozwierają po jego zaniku.
