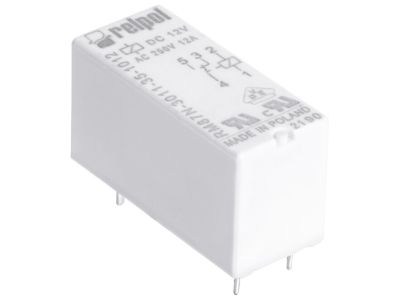

Przekaźnik elektromagnetyczny, miniaturowy IP67, RM87N-2011-35-1005 | 600177 Relpol

Alternatywny kod produktu: RM87N-2011-35-1005

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM87N-2011-35-1005 (symbol 600177) to komponent o wysokiej gęstości upakowania (raster 3,5 mm) i zwartych wymiarach 28 x 12,7 x 15,7 mm, zapewniający niezawodne przełączanie w ciasnych przestrzeniach rozdzielnic i układów sterowania. Wyposażony w jeden zestyk przełączny (1P) o obciążalności 12 A przy 250 V AC (AC1) oraz 12 A przy 24 V DC (DC1), co gwarantuje bezpieczną pracę przy znacznym obciążeniu bez ryzyka przegrzania styków. Materiał styków AgNi zapewnia długą żywotność i stabilną rezystancję przejścia. Stopień ochrony IP67 umożliwia instalację w środowiskach narażonych na wilgoć i pył.

• Zestyk przełączny 1P (SPDT): Umożliwia zarówno załączanie, jak i przełączanie obwodów, zwiększając elastyczność projektowania układów sterowania.
• Obciążalność 12 A / 250 V AC (AC1): Pozwala na bezpieczne sterowanie większością odbiorników w instalacjach przemysłowych i budynkowych bez konieczności stosowania dodatkowych styczników.
• Cewka 5 V DC: Przystosowana do niskonapięciowych obwodów sterowania, kompatybilna z typowymi zasilaczami i sygnałami PLC.
• Stopień ochrony IP67: Chroni przed kurzem i strumieniami wody, co umożliwia montaż w trudnych warunkach, np. w szafach zewnętrznych lub strefach wilgotnych.
• Materiał styków AgNi: Zapewnia wysoką odporność na erozję łukową i małą rezystancję przejścia, co przekłada się na długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikację CE. Dzięki temu gwarantuje niezawodne działanie w instalacjach spełniających wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki miniaturowej budowie, szerokiemu zakresowi napięć cewki i wysokiej ochronie środowiskowej, przekaźnik RM87N znajduje zastosowanie w wielu gałęziach automatyki i elektrotechniki.

• Sterowanie oświetleniem, silnikami i zaworami w instalacjach automatyki budynkowej (BMS).
• Przekazywanie sygnałów impulsowych i stanów binarnych w układach PLC oraz sterowników swobodnie programowalnych.
• Sygnalizacja stanu pracy w tablicach rozdzielczych i pulpitach operatorskich.
• Realizacja logiki przełączania w urządzeniach mobilnych i stacjonarnych narażonych na wilgoć (np. maszyny czyszczące, systemy nawadniające).

Wskazówki Montażowe

Montaż i demontaż przekaźnika oraz gniazda powinna wykonywać wyłącznie osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik może być montowany na płytce drukowanej (raster 3,5 mm) lub w gniazdach: EC35, GD35 (do druku), GZP80 (push-in), GZT92, GZM92, GZS92 (na szynę TH35/DIN lub przykręcane do płyty śrubą M3) oraz GZMB80 (bezśrubowe na szynę 35 mm). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styku (min. 1,5 mm²). Moment dokręcania śrub w gnieździe – zgodnie z dokumentacją producenta gniazda. Należy upewnić się, że przekaźnik jest prawidłowo zablokowany w gnieździe (np. za pomocą metalowej obejmy).

FAQ

• Jaki jest stopień ochrony (IP) tego przekaźnika? Stopień ochrony wynosi IP67, co oznacza całkowitą ochronę przed kurzem (pierwsza cyfra 6) oraz ochronę przed chwilowym zanurzeniem w wodzie (druga cyfra 7). Nadaje się do pracy w wilgotnych i zapylonych środowiskach.
• Jaki tryb pracy ma zestyk? Przekaźnik posiada jeden zestyk przełączny (SPDT, oznaczenie 1P). Oznacza to, że przy odłączonej cewce styki 11-12 są zwarte (NC), a po załączeniu cewki przełączają się na 11-14 (NO).
• Czy ten przekaźnik można zamontować na szynie DIN? Tak, ale wymaga do tego odpowiedniego gniazda. Producent oferuje gniazda montażowe na szynę TH35/DIN (np. GZT92, GZM92, GZS92, GZMB80). Przekaźnik wpinany jest po wybraniu właściwego gniazda.
