Przekaźnik elektromagnetyczny, miniaturowy IP67, RM699BV-3011-85-1009 | 2615033 Relpol

Alternatywny kod produktu: RM699BV-3011-85-1009

Opis i Kluczowe Cechy

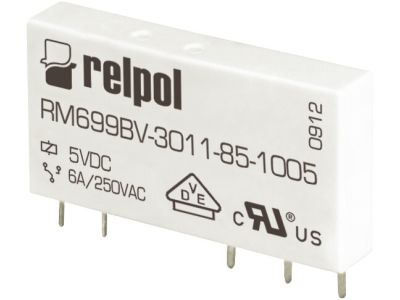

Miniaturowy przekaźnik elektromagnetyczny RM699BV-3011-85-1009 (indeks 2615033) oferuje jeden zestyk przełączny (1P) o obciążalności 6 A w kategorii AC1/250 V oraz DC1/24 V. Cewka zasilana napięciem 9 V DC. Dzięki szerokości zaledwie 5 mm (wymiary 28 x 5 x 15 mm) pozwala na bardzo gęsty montaż, oszczędzając miejsce w szafie sterowniczej lub na płytce drukowanej.

• Zestyk przełączny 1P (SPDT – wyprowadzenia 11-12-14): Umożliwia zarówno zwieranie, jak i rozwieranie obwodu – idealny do sterowania dwoma stanami w jednym torze.
• Obciążalność prądowa 6 A (AC1 / DC1): Prąd znamionowy 6 A przy 250 V AC lub 24 V DC zapewnia bezpieczne przełączanie w typowych obwodach sterowania i automatyki.
• Cewka 9 V DC: Niskonapięciowe zasilanie ułatwia integrację z układami elektronicznymi i PLC, minimalizując pobór energii.
• Szerokość 5 mm: Miniaturowa obudowa pozwala na gęsty montaż na PCB lub w gnieździe wtykowym, co zmniejsza zajmowaną przestrzeń.
• Stopień ochrony IP64: Odporność na pył i bryzgi wodne – przekaźnik może pracować w warunkach podwyższonej wilgotności i zapylenia.
• Materiał styków AgSnO2: Styki srebrno-cynowe zapewniają długą żywotność i odporność na erozję łukową.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Przeznaczony do stosowania w systemach zgodnych ze standardem montażu DIN.

Zastosowanie

Miniaturowy przekaźnik RM699BV sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów i niewielkich obciążeń w ograniczonej przestrzeni.

• Sterowanie odbiornikami w układach automatyki budynkowej – np. siłowniki, zawory, oświetlenie.
• Generowanie impulsów sterujących dla styczników, przekaźników mocy lub modułów PLC.
• Sygnalizacja stanów pracy w panelach operatorskich i szafach sterowniczych.
• Izolacja galwaniczna obwodów sterowania od obwodów wykonawczych w urządzeniach elektronicznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przekaźnik można lutować bezpośrednio do płytki PCB (zgodnie z profilem termicznym producenta) lub umieścić w gnieździe wtykowym PI6W-1P przeznaczonym do montażu na szynie TH35 (35 mm). Przekrój przewodów należy dobrać do prądu obciążenia. Moment dokręcania w gnieździe – zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie LED? W dostępnych danych nie ma informacji o wbudowanym wskaźniku LED. Stan pracy można kontrolować np. przez pomiar napięcia na cewce.
• Jaki jest stopień ochrony przekaźnika? Deklarowany stopień ochrony to IP64 – oznacza ochronę przed pyłem i bryzgami wody, co umożliwia stosowanie w środowiskach o podwyższonej wilgotności.
• Jaki tryb pracy ma zestyk? Jest to zestyk przełączny (1P – SPDT). W stanie spoczynku może być zwarty między stykami 11-12 lub 11-14, w zależności od podania napięcia na cewkę. Dokładną konfigurację określa schemat wyprowadzeń (11-12-14).
