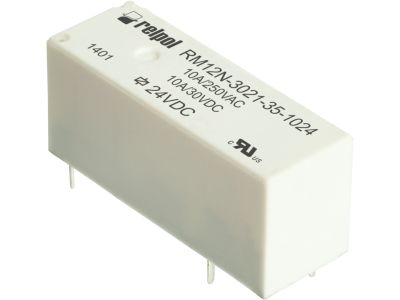

Przekaźnik elektromagnetyczny, miniaturowy IP67, RM12N-2011-35-1024 | 2614992 Relpol

Alternatywny kod produktu: RM12N-2011-35-1024

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy IP67 o symbolu 2614992 (RM12N-2011-35-1024) zapewnia niezawodne przełączanie w ciasnych przestrzeniach dzięki wysokości zaledwie 12,5 mm. Wyposażony w jeden zestyk przełączny ze stykiem AgNi, przystosowany do prądu 10 A AC1/DC1, co pozwala na bezpieczne sterowanie obwodami o umiarkowanym obciążeniu w trudnych warunkach środowiskowych.

• Stopień ochrony IP67: hermetyczna obudowa chroni przed pyłem i krótkotrwałym zanurzeniem w wodzie, co umożliwia pracę w wilgotnych i brudnych środowiskach bez dodatkowej obudowy.
• Zestyk przełączny 1P (SPDT): jeden zestyk umożliwia przełączanie między dwoma obwodami, co zwiększa elastyczność sterowania i upraszcza układ połączeń.
• Prąd znamionowy 10 A (AC1/DC1): zapewnia bezpieczne przełączanie obwodów o prądzie do 10 A bez ryzyka przegrzania styków, zarówno przy obciążeniu rezystancyjnym prądem przemiennym, jak i stałym.
• Napięcie cewki 24 V DC: niskonapięciowe sterowanie ułatwia integrację z układami automatyki, sterownikami PLC oraz zasilaczami 24 V DC.
• Materiał styków AgNi: stop srebra i niklu gwarantuje niską rezystancję styku oraz odporność na zużycie przy częstym przełączaniu, co wydłuża żywotność przekaźnika.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w urządzeniach spełniających wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. W danych producenta nie podano konkretnych numerów norm – zastosowano ogólne wymagania dla miniaturowych przekaźników do obwodów drukowanych.

Zastosowanie

Dzięki miniaturowej obudowie i odporności IP67, przekaźnik RM12N znajduje zastosowanie w wymagających warunkach przemysłowych oraz w automatyce budynkowej, gdzie liczy się niezawodność i oszczędność miejsca.

• Sterowanie siłownikami, zaworami i małymi silnikami w wilgotnych środowiskach (np. instalacje zewnętrzne, myjnie, chłodnie)
• Przełączanie sygnałów w układach sterowania PLC i sterowników przemysłowych
• Zastosowania w systemach alarmowych, HVAC oraz oświetleniu awaryjnym wymagających szczelności na pył i wodę
• Integracja z płytkami PCB w kompaktowych urządzeniach elektronicznych, gdzie wysokość 12,5 mm minimalizuje zajmowaną przestrzeń

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie. Przekaźnik przeznaczony jest do lutowania w płytki drukowane (PCB) – należy stosować się do zaleceń producenta dotyczących temperatury lutowania i czasu procesu. Przekrój przewodów (jeśli stosowane są przewody) dobrać do prądu obciążenia. Ze względu na stopień IP67 przekaźnik nie wymaga dodatkowej obudowy ochronnej w typowych warunkach.

FAQ

• Czy przekaźnik jest podświetlony? Nie, przekaźnik nie posiada wbudowanej diody LED ani podświetlenia. Sygnalizacja stanu wymaga zewnętrznego wskaźnika.
• Jaki jest stopień ochrony przekaźnika? IP67 – oznacza pyłoszczelność i ochronę przed czasowym zanurzeniem w wodzie (do 1 m głębokości przez 30 minut).
• Jaki typ styku zastosowano? Jeden zestyk przełączny (SPDT, form C) z wyprowadzeniami 11 (wspólny), 12 (rozwarty), 14 (zwarty). Materiał styków: AgNi.
