Przekaźnik elektromagnetyczny, miniaturowy IP64, RM50N-3011-85-1024 | 2614650 Relpol

Alternatywny kod produktu: RM50N-3011-85-1024

Opis i Kluczowe Cechy

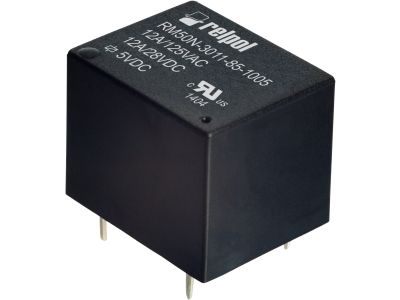

Miniaturowy przekaźnik elektromagnetyczny IP64 o symbolu 2614650 (RM50N-3011-85-1024) przeznaczony do montażu na płytce drukowanej (PCB). Wyposażony w jeden zestyk przełączny 1P (wyprowadzenia 11-12-14) o prądzie AC1 12 A / 125 V oraz DC1 12 A / 28 V, z cewką zasilaną napięciem 24 V DC. Kompaktowe wymiary (19,5 x 15,6 x 15,3 mm) i stopień ochrony IP64 czynią go idealnym do aplikacji wymagających niezawodnej komutacji w ograniczonej przestrzeni i w środowiskach o podwyższonej wilgotności.

• Zestyk przełączny 1P (11-12-14): Umożliwia przełączanie jednego obwodu, zapewniając elastyczność w sterowaniu sygnałami i obciążeniami.
• Prąd znamionowy AC1 12 A / 125 V i DC1 12 A / 28 V: Bezpieczna praca przy znacznym obciążeniu w obwodach prądu przemiennego i stałego bez ryzyka przegrzania styków.
• Napięcie cewki 24 V DC: Kompatybilność z popularnymi systemami sterowania niskonapięciowego, ułatwiająca integrację z PLC i sterownikami.
• Stopień ochrony IP64: Ochrona przed pyłem i bryzgami wody, umożliwiająca stosowanie w trudniejszych warunkach środowiskowych, np. w szafach zewnętrznych.
• Materiał styków AgSnO2 (srebro-tlenek cyny): Wysoka odporność na zużycie i spawanie, wydłużająca żywotność przekaźnika w aplikacjach o częstym przełączaniu.
• Miniaturowa obudowa (19,5 x 15,6 x 15,3 mm): Oszczędność miejsca na płytce drukowanej, idealna do kompaktowych urządzeń i gęsto upakowanych układów.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony jest do montażu w urządzeniach elektrycznych zgodnie z wymogami bezpieczeństwa. Dokładne szczegóły dotyczące spełnianych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny IP64 znajduje zastosowanie w różnorodnych układach sterowania i automatyki, gdzie wymagana jest niezawodna komutacja sygnałów i obciążeń w ograniczonej przestrzeni.

• Sterowanie odbiornikami w systemach automatyki budynkowej (oświetlenie, wentylacja, ogrzewanie).
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów w szafach sterowniczych – przełączanie obwodów sygnalizacyjnych i alarmowych.
• Zastosowanie w urządzeniach przenośnych lub narażonych na wilgoć dzięki stopniowi ochrony IP64.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do bezpośredniego lutowania w płytce drukowanej (PCB). Należy przestrzegać maksymalnej temperatury lutowania i czasu zgodnie z dokumentacją producenta. Przekrój ścieżek PCB należy dobrać do prądu obciążenia (12 A dla AC1/DC1). W układach prądu stałego zaleca się stosowanie zabezpieczenia przeciwprzepięciowego na cewce (np. dioda tłumiąca).

FAQ

• Czy przekaźnik jest przystosowany do montażu na szynie DIN? Nie, jest to miniaturowy przekaźnik do montażu bezpośrednio na płytce drukowanej (PCB).
• Jaki jest stopień ochrony obudowy? IP64 – ochrona przed pyłem i bryzgami wody, co pozwala na pracę w środowiskach o podwyższonej wilgotności.
• Czy przekaźnik posiada podświetlenie lub diodę sygnalizującą stan cewki? W dostępnych danych nie wskazano takiej funkcji – zalecamy zapoznanie się z kartą katalogową producenta w celu uzyskania pełnej specyfikacji.
• Jakie napięcie cewki jest wymagane? Napięcie zasilania cewki wynosi 24 V DC.
