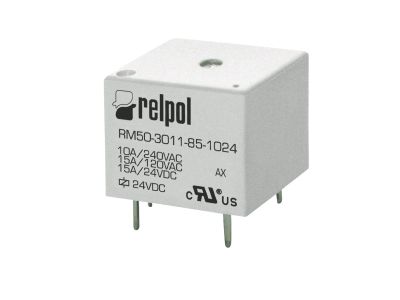

Przekaźnik elektromagnetyczny, miniaturowy IP64, RM50-3011-85-1024 | 2611657 Relpol

Alternatywny kod produktu: RM50-3011-85-1024

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM50-3011-85-1024 (nr katalogowy 2611657) to kompaktowy element do bezpośredniego montażu na płytce drukowanej. Dzięki stopniowi ochrony IP64 sprawdza się w środowiskach narażonych na pył i wilgoć. Wyposażony w jeden zestyk przełączny (1P) o wysokiej obciążalności – AC1 10 A / 240 V oraz DC1 15 A / 24 V. Napięcie cewki wynosi 24 V DC, a wysokość modułu to zaledwie 15,5 mm.

• IP64 – pyłoszczelność i ochrona przed bryzgami: umożliwia niezawodną pracę w trudnych warunkach przemysłowych i wilgotnych pomieszczeniach.
• Styki AgSnO2 – wysoka odporność na zużycie i spawanie: zapewniają długotrwałą stabilność elektryczną i mechaniczną.
• Jeden zestyk przełączny (1P, SPDT): pozwala na płynne przełączanie między dwoma obwodami w układach sterowania.
• Obciążalność AC1 10 A / 240 V oraz DC1 15 A / 24 V: gwarantuje bezpieczne przełączanie znaczących obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• Wymiary 19 × 15,4 × 15,5 mm: miniaturowa konstrukcja ułatwia montaż w gęsto upakowanych projektach PCB.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Konstrukcja spełnia wymagania norm DIN dla miniaturowych przekaźników elektromagnetycznych, jednak producent nie podaje konkretnych numerów norm w dokumentacji.

Zastosowanie

Przekaźnik RM50-3011-85-1024 znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompaktowa, odporna na wilgoć i pył izolacja galwaniczna oraz niezawodne przełączanie obwodów.

• Sterowanie odbiornikami w automatyce przemysłowej i systemach HVAC.
• Impulsowe przełączanie sygnałów w układach PLC oraz sterowników.
• Zabezpieczanie i sygnalizacja w instalacjach alarmowych i ppoż.
• Praca w urządzeniach AGD i elektronice użytkowej narażonej na wilgoć.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do bezpośredniego lutowania w płytkę PCB – należy przestrzegać maksymalnej temperatury i czasu lutowania zgodnie z dokumentacją producenta. Przekrój przewodów oraz obciążenie styków dobieraj do parametrów znamionowych obwodu.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie, przekaźnik nie posiada wbudowanego podświetlenia. Sterowanie odbywa się poprzez podanie napięcia stałego 24 V DC na cewkę (wyprowadzenia A1-A2).
• Jaki jest stopień ochrony IP? IP64 – całkowita pyłoszczelność oraz ochrona przed bryzgami wody ze wszystkich kierunków. Przekaźnik nadaje się do stosowania w środowiskach o zwiększonej wilgotności i zapyleniu.
• Jaki tryb pracy realizuje zestyk? Zestyk przełączny (SPDT) w układzie 11-12-14: 11 – wspólny, 12 – normalnie zamknięty (NC), 14 – normalnie otwarty (NO). Umożliwia przełączanie obwodu między dwoma stanami.
