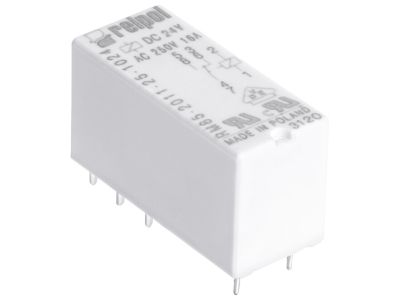

Przekaźnik elektromagnetyczny, miniaturowy 9V, 16A, IP67, RM85-2021-35-1009 | 600102 Relpol

Alternatywny kod produktu: RM85-2021-35-1009

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM85-2021-35-1009 (symbol 600102) to komponent o wysokiej trwałości i uniwersalnym zastosowaniu w automatyce przemysłowej i budynkowej. Wyposażony w jeden zestyk zwierny 1Z (1NO) z materiałem AgNi, zapewnia prąd znamionowy 16 A przy napięciu 250 V AC (AC1) oraz 16 A przy 24 V DC (DC1). Napięcie cewki wynosi 9 V DC. Dzięki stopniowi ochrony IP67 nadaje się do pracy w trudnych warunkach środowiskowych. Kompaktowe wymiary 29×12,7×15,7 mm (szerokość modułu 12,7 mm) przy rastrze 5 mm umożliwiają gęsty montaż na płytce drukowanej lub w gniazdach modularnych.

• Styk 1Z (1NO) ze srebrem-niklem (AgNi): Zapewnia wysoką odporność na osadzanie się węgla i długą żywotność, idealny do przełączania obciążeń rezystancyjnych i indukcyjnych.
• Prąd 16 A / 250 V AC (AC1): Bezpieczna praca w obwodach o znacznym obciążeniu, np. grzałek, silników małej mocy, bez ryzyka przegrzania styków.
• Napięcie cewki 9 V DC: Niskonapięciowe sterowanie zgodne z typowymi sygnałami z PLC i sterowników automatyki.
• Stopień ochrony IP67: Pyłoszczelność i odporność na krótkotrwałe zanurzenie – możliwość montażu w miejscach narażonych na wilgoć i zabrudzenia.
• Uniwersalny montaż: Możliwość instalacji na gniazdach do druku (EC50, GD50, PW80) lub na gniazdach modularnych do szyny TH35 (GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80) – elastyczność w projektowaniu rozdzielnic.
• Budowa wewnętrzna: W przekaźniku występują galwaniczne połączenia wyprowadzeń (11-21, 12-22, 14-24) – istotne przy projektowaniu ścieżek PCB i okablowania.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi i EMC. Stosowanie zgodnie z zaleceniami producenta gwarantuje bezpieczną i niezawodną pracę.

Zastosowanie

Przekaźnik RM85 sprawdza się w układach sterowania i automatyki, gdzie wymagana jest niezawodna separacja galwaniczna oraz przełączanie obciążeń średniej mocy.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi do 16 A – grzałki, silniki wentylatorów, elektrozawory.
• Generowanie impulsów sterujących dla styczników, przekaźników pośredniczących oraz wejść cyfrowych PLC.
• Sygnalizacja świetlna i dźwiękowa w szafach sterowniczych i rozdzielnicach.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik należy umieścić w odpowiednim gnieździe (do druku lub modularnym) zgodnie z dokumentacją. Przy montażu na szynie TH35 (gniazda GZP80, GZT80 itp.) należy zatrzasnąć gniazdo na szynie, a następnie włożyć przekaźnik. Moment dokręcania śrub (jeśli występują) oraz dobór przekroju przewodów – według danych technicznych gniazda i obowiązujących norm. Nie przekraczać dopuszczalnych parametrów prądowych.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą stan? W dostarczonych danych nie ma informacji o podświetleniu. Przekaźnik nie jest wyposażony w diodę LED – stan załączenia można sprawdzić poprzez pomiar napięcia na stykach lub obserwację obwodu sterowanego.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP67 – obudowa jest pyłoszczelna i zabezpieczona przed krótkotrwałym zanurzeniem. Po zamontowaniu w gnieździe cały zestaw może mieć niższy IP zależny od konstrukcji gniazda.
• Jaki typ styku zastosowano – zwierny czy rozwierny? Przekaźnik posiada jeden zestyk zwierny (1Z, 1NO). W stanie spoczynku styk jest rozwarcie, a przy załączonej cewce zwiera obwód.
