Przekaźnik elektromagnetyczny, miniaturowy 8A 24VDC IP67, RM96-3011-35-1024 | 852845 Relpol

Alternatywny kod produktu: RM96-3011-35-1024

Opis i Kluczowe Cechy

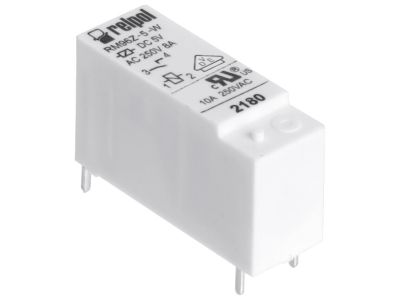

Przekaźnik elektromagnetyczny miniaturowy RM96-3011-35-1024 (indeks 852845) to komponent przeznaczony do montażu w gniazdach ES32 – na szynie TH35 lub przykręcany do płyty. Wyposażony w jeden zestyk przełączny (1P) o prądzie znamionowym 8 A w kategorii AC1/250 V oraz DC1/24 V, co zapewnia bezpieczne przełączanie obciążeń rezystancyjnych o mocy do 2000 W AC i 192 W DC. Dzięki materiałowi styków AgSnO₂ przekaźnik cechuje się wysoką odpornością na erozję i spawanie. Kompaktowe wymiary 28 x 10 x 16,2 mm oraz stopień ochrony IP67 pozwalają na stosowanie w warunkach narażenia na kurz i wilgoć.

• Prąd znamionowy 8 A / 250 V AC (AC1) oraz 8 A / 24 V DC (DC1): umożliwia pewne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• Zestyk przełączny 1P (CO): pozwala na realizację zarówno załączania, jak i przełączania sygnałów w jednym module.
• Styki AgSnO₂: materiał o podwyższonej odporności na erozję łukową i spawanie, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP67: całkowita pyłoszczelność i ochrona przed chwilowym zanurzeniem w wodzie – idealny do aplikacji w wilgotnym i zapylonym otoczeniu.
• Kompaktowe wymiary (28 x 10 x 16,2 mm) i dedykowane gniazdo ES32: oszczędność miejsca w rozdzielnicy oraz elastyczność montażu na szynie DIN lub przykręcanego do płyty.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami obowiązujących norm europejskich. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Miniaturowy przekaźnik RM96-3011-35-1024 znajduje zastosowanie w układach sterowania, automatyce budynkowej oraz przemysłowej, gdzie wymagana jest niezawodna separacja galwaniczna i odporność na trudne warunki środowiskowe.

• Sterowanie cewkami styczników, przekaźników pomocniczych oraz wejściami sterowników PLC w szafach rozdzielczych.
• Przekazywanie impulsów sterujących w systemach automatyki budynkowej (oświetlenie, wentylacja, bramy).
• Sygnalizacja stanów pracy urządzeń (załączenie/wyłączenie) w obwodach pomocniczych.
• Aplikacje w środowiskach wilgotnych i zapylonych (np. hale produkcyjne, oczyszczalnie, rolnictwo) dzięki stopniowi ochrony IP67.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik instaluje się w gnieździe ES32 – mocowanym na szynie TH35 (35 mm) lub przykręcanym do płyty za pomocą jednej śruby M3. Momenty dokręcania połączeń oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami.

FAQ

• Jaki jest stopień ochrony (IP) tego przekaźnika? Przekaźnik posiada stopień ochrony IP67, co oznacza pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
• Jakie jest napięcie cewki? Napięcie zasilania cewki wynosi 24 V DC.
• Czy przekaźnik można montować bezpośrednio na szynie DIN? Przekaźnik jest przystosowany do montażu za pomocą dedykowanego gniazda ES32, które umożliwia osadzenie na szynie TH35 lub przykręcenie do płyty jedną śrubą M3.
