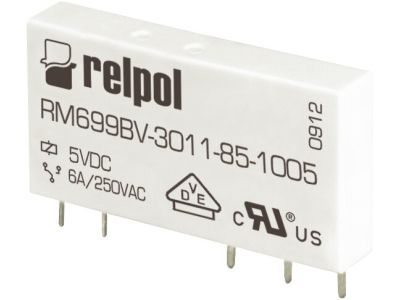

Przekaźnik elektromagnetyczny, miniaturowy 1P, 6A, 12VDC IP67, RM699BV-3011-85-1012 | 2613696 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RM699BV-3011-85-1012 marki RELPOL to zaawansowane rozwiązanie miniaturowe, zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych i na płytkach drukowanych. Dzięki ultra-smukłej obudowie o szerokości zaledwie 5 mm, komponent ten idealnie wpisuje się w potrzeby nowoczesnej automatyki przemysłowej. Urządzenie wyposażone jest w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14, który pozwala na sprawne zarządzanie obciążeniami w kategorii AC1 do 6 A przy napięciu 250 V AC oraz w kategorii DC1 do 6 A przy 24 V DC.

• Materiał styków AgSnO2: Zastosowanie tlenku cyny srebrowej gwarantuje wysoką odporność na wypalanie styków oraz doskonałą przewodność, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Napięcie sterujące 12 V DC: Cewka zasilana prądem stałym o napięciu znamionowym 12 V (wyprowadzenia A1-A2) zapewnia stabilną pracę przy niskim poborze mocy.
• Stopień ochrony IP64: Obudowa chroni wnętrze przed wnikaniem pyłu oraz bryzgami wody, co umożliwia pracę w trudniejszych warunkach środowiskowych.
• Kompaktowe wymiary: Gabaryty 28 x 5 x 15 mm pozwalają na gęste upakowanie komponentów na szynie DIN lub PCB.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Przekaźnik spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wysoka jakość wykonania przez polskiego producenta RELPOL gwarantuje powtarzalność parametrów technicznych oraz pełną kompatybilność z dedykowanymi akcesoriami montażowymi.

Zastosowanie

Przekaźnik RM699BV-3011-85-1012 znajduje szerokie zastosowanie w systemach sterowania i separacji sygnałów. Jest kluczowym elementem przekaźników interfejsowych serii PI6 oraz PIR6W, a także modułów czasowych PIR6WT-1Z. Dzięki swojej uniwersalności, jest powszechnie stosowany w:

• Układach automatyki budynkowej i przemysłowej jako element wykonawczy.
• Systemach sterowników PLC do separacji galwanicznej wejść i wyjść.
• Budowie kompaktowych szaf sterowniczych, gdzie liczy się każdy milimetr wolnej przestrzeni.
• Elektronice profesjonalnej montowanej bezpośrednio na obwodach drukowanych (PCB).

Wskazówki Montażowe

Konstrukcja przekaźnika umożliwia dwa główne sposoby montażu, co zwiększa elastyczność projektową:

• Montaż bezpośredni na PCB: Pionowa wersja obudowy pozwala na wlutowanie przekaźnika bezpośrednio w obwód drukowany, co jest optymalne dla producentów elektroniki.
• Montaż w gnieździe wtykowym: Przekaźnik jest w pełni kompatybilny z gniazdami PI6W-1P. Zastosowanie gniazda umożliwia szybki montaż na standardowej szynie DIN 35 mm oraz ułatwia ewentualną wymianę serwisową bez konieczności rozlutowywania układu.
• Pozycjonowanie: Podczas projektowania ścieżek na PCB należy zachować odpowiednie odstępy izolacyjne zgodnie z napięciem pracy obwodu wyjściowego.

FAQ

1. Czy przekaźnik może pracować z napięciem sterującym 24V DC?
Nie, ten konkretny model (RM699BV-3011-85-1012) posiada cewkę zaprojektowaną wyłącznie na napięcie znamionowe 12 V DC. Podłączenie wyższego napięcia może doprowadzić do trwałego uszkodzenia cewki.

2. Jaka jest maksymalna szerokość przekaźnika wraz z gniazdem?
Sam przekaźnik ma szerokość 5 mm. W przypadku montażu w gnieździe PI6W-1P na szynie DIN, całkowita szerokość zestawu interfejsowego wynosi zazwyczaj około 6,2 mm, co nadal czyni go jednym z najsmuklejszych rozwiązań na rynku.

3. Czy materiał styków AgSnO2 nadaje się do obciążeń indukcyjnych?
Tak, styki AgSnO2 charakteryzują się bardzo dobrą odpornością na erozję łukową, co sprawia, że radzą sobie lepiej z prądami udarowymi i obciążeniami indukcyjnymi niż standardowe styki AgNi.
