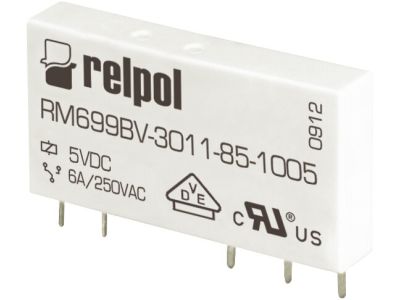

Przekaźnik elektromagnetyczny, miniaturowy 6A, 5VDC, 1P, IP67, RM699BV-3011-85-1005 | 2613695 Relpol

Alternatywny kod produktu: RM699BV-3011-85-1005

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy o symbolu 2613695 (RM699BV-3011-85-1005) to komponent do obwodów drukowanych i gniazd wtykowych. Wyposażony w jeden zestyk przełączny (1P) o obciążalności prądowej 6 A (AC1) przy napięciu 250 V oraz 6 A (DC1) przy 24 V, co zapewnia niezawodne przełączanie obwodów sterowania i sygnalizacji. Szerokość zaledwie 5 mm umożliwia oszczędność miejsca na szynie DIN lub płytce PCB. Materiał styków AgSnO2 gwarantuje długą żywotność i odporność na iskrzenie. Stopień ochrony IP67 zabezpiecza przed pyłem i wilgocią, co pozwala na stosowanie w trudniejszych warunkach przemysłowych.

• Styk 1P (zestyk przełączny): Umożliwia przełączanie między dwoma obwodami (wspólny, NC, NO) – idealny do realizacji funkcji załącz/wyłącz lub przełączania sygnałów.
• Prąd AC1 6 A / 250 V oraz DC1 6 A / 24 V: Bezpieczna praca w obwodach sterowania i sygnalizacji o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie cewki 5 V DC: Niskonapięciowe sterowanie, kompatybilne z układami logicznymi (PLC, mikrokontrolery) i zasilaczami 5 V.
• Materiał styków AgSnO2: Wysoka odporność na zużycie mechaniczne i erozję łukową, co przekłada się na długą żywotność w aplikacjach przełączających.
• Stopień ochrony IP67: Odporność na kurz i krótkotrwałe zanurzenie w wodzie – umożliwia instalację w miejscach narażonych na wilgoć lub pył.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w typowych warunkach pracy aparatury modułowej i przemysłowej.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny znajduje zastosowanie w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest niezawodna separacja galwaniczna oraz przełączanie sygnałów o małej mocy.

• Sterowanie odbiornikami niskonapięciowymi (np. wentylatory, pompy, siłowniki) za pomocą sygnału 5 V DC.
• Wysyłanie impulsów do wejść styczników, przekaźników mocy lub modułów PLC w szafach sterowniczych.
• Separacja galwaniczna i przełączanie sygnałów w systemach sygnalizacji alarmowej i monitoringu.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub bramami w systemach niskonapięciowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik można montować bezpośrednio na płytce drukowanej (PCB) przez lutowanie lub w gnieździe wtykowym PI6W-1P, które następnie umieszcza się na szynie montażowej TH35 (DIN). Przekrój przewodów (w przypadku gniazda) należy dobrać do prądu obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy unikać przekraczania maksymalnych parametrów styków i cewki.

FAQ

• Jaki stopień ochrony ma przekaźnik? Przekaźnik posiada stopień ochrony IP67, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed krótkotrwałym zanurzeniem w wodzie.
• Czy przekaźnik można montować na szynie DIN? Tak, wykorzystując dedykowane gniazdo wtykowe PI6W-1P (dostępne osobno), które montuje się na szynie TH35.
• Jaki typ styku zastosowano w tym przekaźniku? Jest to zestyk przełączny 1P (jeden biegun), z wyprowadzeniami 11 (wspólny), 12 (zwarty w stanie spoczynku – NC) oraz 14 (zwarty w stanie załączenia – NO).
