Przekaźnik elektromagnetyczny, miniaturowy 60V, 6A, IP64, RM699BH-3011-85-1060 | 2613702 Relpol

Alternatywny kod produktu: RM699BH-3011-85-1060

Opis i Kluczowe Cechy

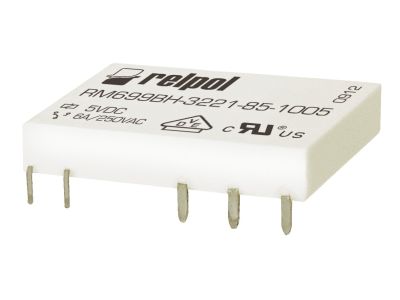

Przekaźnik elektromagnetyczny miniaturowy o symbolu 2613702, model RM699BH-3011-85-1060, w wersji poziomej do montażu bezpośrednio na obwodzie drukowanym (PCB). Wyposażony w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14, zapewniający uniwersalność w sterowaniu odbiornikami. Prąd znamionowy AC1 wynosi 6 A przy 250 V, a DC1 – 6 A przy 24 V, co gwarantuje bezpieczną pracę przy typowych obciążeniach bez ryzyka przegrzania styków. Cewka zasilana napięciem stałym 60 V DC. Dzięki wysokości zaledwie 5 mm i wymiarom 15 x 28 mm przekaźnik doskonale sprawdza się w przestrzeniach o ograniczonej wysokości.

• Zestyk przełączny 1P (11-12-14): Umożliwia zarówno załączanie, jak i przełączanie obwodów, co zwiększa elastyczność aplikacji.
• Prąd AC1 6 A / 250 V oraz DC1 6 A / 24 V: Odpowiednie dla silników, wentylatorów, cewek styczników i innych odbiorników o umiarkowanym poborze mocy przy zachowaniu bezpieczeństwa termicznego styków.
• Napięcie cewki 60 V DC: Kompatybilne z wieloma układami sterowania niskiego napięcia stałego, np. w automatyce przemysłowej.
• Stopień ochrony IP64: Chroni przed pyłem i bryzgami wody – idealne rozwiązanie do środowisk o podwyższonej wilgotności lub narażonych na zabrudzenia.
• Materiał styków AgSnO2: Zapewnia wysoką odporność na erozję łukową i długą żywotność łączeniową, nawet przy częstym przełączaniu.
• Kompaktowe wymiary 15 x 28 x 5 mm: Pozwalają na łatwe umieszczenie na płytce PCB w gęsto upakowanych urządzeniach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zastosowane materiały i konstrukcja gwarantują niezawodność w standardowych warunkach eksploatacji. W dokumentacji technicznej producenta nie podano konkretnych numerów norm IEC/EN – przekaźnik został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla aparatury miniaturowej.

Zastosowanie

Miniaturowy przekaźnik RM699BH znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i niska wysokość montażu. Dzięki parametrom elektrycznym i stopniowi ochrony IP64 sprawdza się w różnorodnych układach automatyki i sterowania.

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach – załączanie i przełączanie obwodów oświetlenia, wentylacji czy pomp.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w instalacjach przemysłowych.
• Sygnalizacja stanów pracy – przełączanie obwodów sygnalizacji optycznej lub akustycznej w układach alarmowych.
• Automatyka budynkowa – sterowanie modułami wykonawczymi w systemach inteligentnego budynku (np. centralki bramowe, rolety).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do bezpośredniego wlutowania w płytkę PCB – należy przestrzegać temperatury i czasu lutowania zgodnie z dokumentacją producenta. Przekrój przewodów (jeśli stosowane złączki) dobrać do prądu obciążenia. Podczas pracy w środowisku o podwyższonej wilgotności zaleca się okresowe sprawdzanie stanu styków i szczelności obudowy.

FAQ

• Czy przekaźnik ma podświetlenie LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Przekaźnik nie posiada diody sygnalizacyjnej – stan pracy można określić jedynie poprzez pomiar napięcia na stykach.
• Jaki jest stopień ochrony obudowy? Przekaźnik posiada stopień ochrony IP64, co oznacza pyłoszczelność i ochronę przed bryzgami wody. Jest to wartość podana w karcie katalogowej – sprawdza się w warunkach przemysłowych o umiarkowanym zapyleniu i wilgotności.
• W jakim trybie pracuje zestyk? Zestyk jest przełączny (1P – typu changeover) z wyprowadzeniami 11 (wspólny), 12 (normalnie zwarty, NC) i 14 (normalnie otwarty, NO). Umożliwia zarówno zwieranie, jak i rozwieranie dwóch niezależnych obwodów.
