Przekaźnik elektromagnetyczny, miniaturowy 5V, 6A, IP64, RM699BH-3011-85-1005 | 2613698 Relpol

Alternatywny kod produktu: RM699BH-3011-85-1005

Opis i Kluczowe Cechy

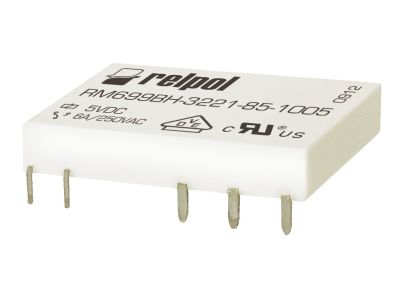

Przekaźnik elektromagnetyczny miniaturowy serii RM699BH-3011-85-1005 (symbol 2613698) przeznaczony do bezpośredniego montażu na płytce drukowanej (PCB). Wersja pozioma o wysokości 5 mm pozwala na zastosowanie w kompaktowych urządzeniach. Wyposażony w jeden zestyk przełączny 1P (wyprowadzenia 11-12-14) o obciążalności prądowej 6 A w kategorii AC1 (250 V) oraz DC1 (24 V). Cewka zasilana napięciem 5 V DC. Stopień ochrony IP64 zapewnia odporność na kurz i zachlapanie. Styki wykonane z materiału AgSnO2 gwarantują wysoką trwałość łączeniową.

• Zestyk przełączny 1P (SPDT): Umożliwia przełączanie jednego obwodu między dwoma wyjściami – funkcja NO/NC w jednym elemencie, idealna do aplikacji sterujących.
• Obciążalność prądowa 6 A (AC1/250 V, DC1/24 V): Bezpieczne przełączanie obciążeń takich jak małe silniki, zawory, oświetlenie LED lub sygnalizatory, bez ryzyka przegrzania styków.
• Napięcie cewki 5 V DC: Kompatybilny z układami logicznymi 5 V, idealny do współpracy z mikrokontrolerami, PLC i przekaźnikami interfejsowymi.
• Stopień ochrony IP64: Odporny na wnikanie kurzu oraz bryzgi wody – może być stosowany w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Styki AgSnO2 (srebro-tlenek cyny): Materiał o podwyższonej odporności na erozję i migrację – długa żywotność mechaniczna i łączeniowa, szczególnie przy obciążeniach rezystancyjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Brak w danych szczegółowych numerów norm – zaleca się zapoznanie z dokumentacją producenta.

Zastosowanie

Miniaturowy przekaźnik 5 V DC znajduje szerokie zastosowanie w układach sterowania niskonapięciowego, automatyce budynkowej oraz systemach PLC. Jego niewielkie rozmiary i niski profil (5 mm) pozwalają na montaż w gęsto upakowanych płytkach drukowanych.

• Sterowanie odbiornikami niskiej mocy (wentylatory, pompy, zawory) w systemach HVAC i inteligentnym domu.
• Generowanie impulsów do styczników lub przekaźników mocy w rozdzielnicach przemysłowych.
• Sygnalizacja stanów binarnych (np. wskaźniki LED, sygnalizatory akustyczne) w szafach sterowniczych.
• Interfejs pomiędzy układami logicznymi (PLC, Raspberry Pi, Arduino) a obwodami wykonawczymi 24–250 V.

Wskazówki Montażowe

Montaż przekaźnika należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element przeznaczony jest do lutowania na płytce drukowanej (PCB) – zaleca się stosowanie się do wytycznych producenta dotyczących temperatury i czasu lutowania. Przekrój ścieżek na PCB powinien być dobrany do prądu 6 A. Stopień ochrony IP64 uzyskuje się po poprawnym zamontowaniu w obudowie – należy zapewnić odpowiednie uszczelnienie.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED? W dostępnych danych nie ma informacji o podświetleniu. Przekaźnik nie posiada wbudowanej diody LED.
• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik posiada stopień ochrony IP64, co oznacza odporność na wnikanie kurzu oraz bryzgi wody z dowolnego kierunku.
• Jaki tryb pracy styku jest realizowany? Przekaźnik wyposażony jest w jeden zestyk przełączny (SPDT/1P) – wyprowadzenia 11 (wspólne), 12 (NC), 14 (NO). Umożliwia pracę w trybie normalnie otwartym (NO) lub normalnie zamkniętym (NC).
