Przekaźnik elektromagnetyczny, miniaturowy 5V, 50mA, IP64, RM699BH-3211-85-1005 | 2613708 Relpol

Alternatywny kod produktu: RM699BH-3211-85-1005

Opis i Kluczowe Cechy

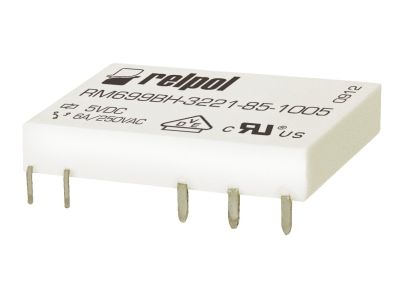

Przekaźnik elektromagnetyczny miniaturowy (symbol 2613708, model RM699BH-3211-85-1005) przeznaczony jest do montażu poziomego bezpośrednio na płytce drukowanej. Dzięki wymiarom 15 x 28 x 5 mm oraz wysokości zaledwie 5 mm idealnie nadaje się do aplikacji o ograniczonej przestrzeni. Wyposażony w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14, z pozłacanymi stykami AgSnO2+Au (3 µm), co zapewnia niską rezystancję styku i odporność na korozję przy małych obciążeniach. Stopień ochrony IP64 umożliwia bezpieczną pracę w środowisku zanieczyszczonym lub narażonym na wilgoć.

• Napięcie cewki 5 V DC: Zasilanie niskonapięciowe, bezpieczne dla układów logicznych i łatwe do integracji z mikrokontrolerami.
• Prąd zestyku AC1 50 mA / 30 V oraz DC1 50 mA / 36 V: Precyzyjnie dobrane parametry do przełączania sygnałów i sterowania małymi odbiornikami bez ryzyka uszkodzenia powłoki styków.
• Styki złocone (AgSnO2+Au 3 µm): Zapewniają niezawodną pracę nawet przy minimalnych prądach suchych („dry circuit”) oraz chronią przed korozją w trudnych warunkach.
• Stopień ochrony IP64: Pyło- i bryzgoszczelność, co pozwala na stosowanie w rozdzielnicach i obudowach narażonych na kurz oraz rozbryzgi wody.
• Montaż poziomy na PCB: Kompaktowe wymiary i niski profil ułatwiają projektowanie gęstych układów elektronicznych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja i materiały spełniają standardy przewidziane dla miniaturowych przekaźników elektromagnetycznych stosowanych w elektronice przemysłowej.

Zastosowanie

Przekaźnik miniaturowy 2613708 sprawdza się wszędzie tam, gdzie wymagane jest galwaniczne odseparowanie obwodów sterujących i wykonawczych przy niskim napięciu oraz małych prądach. Dzięki pozłacanym stykom doskonale nadaje się do aplikacji sygnałowych i suchych styków.

• Sterowanie małymi odbiornikami (sygnalizacja LED, przekaźniki pomocnicze) w obwodach 5 V DC.
• Impulsowe przełączanie sygnałów do styczników, przekaźników lub wejść PLC w instalacjach automatyki.
• Sygnalizacja i separacja galwaniczna w układach sterowania maszyn i urządzeń.
• Praca w systemach automatyki budynkowej (BMS) przy napięciach bezpiecznych (SELV).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Urządzenie lutuje się bezpośrednio do płytki PCB; przestrzegać temperatury i czasu lutowania zgodnych z dokumentacją producenta. Należy dobrać przekrój ścieżek i przewodów do prądu obciążenia (50 mA) – przy dłuższych połączeniach uwzględnić spadek napięcia. Unikać nadmiernego zginania wyprowadzeń, aby nie uszkodzić pozłacanej powierzchni styków.

FAQ

• Czy przekaźnik ma podświetlenie/LED? Nie, model 2613708 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan załączenia należy kontrolować za pomocą układu zewnętrznego.
• Jaki jest stopień ochrony przekaźnika? IP64 – oznacza całkowitą ochronę przed pyłem oraz ochronę przed bryzgami wody z dowolnego kierunku. Można go stosować w warunkach wilgotnych, ale nie w zanurzeniu.
• Czy można obciążyć zestyk prądem większym niż 50 mA? Producent dopuszcza wyższe obciążenie przy wyższym napięciu, jednak przyspiesza to degradację powłoki złotej i może zmienić minimalne parametry zestyku. Dla zachowania specyfikacji zaleca się pracę w zakresie AC1 50 mA / 30 V oraz DC1 50 mA / 36 V.
