Przekaźnik elektromagnetyczny, miniaturowy 48V, 12A, IP67, RM87N-2021-35-1048 | 600674 Relpol

Alternatywny kod produktu: RM87N-2021-35-1048

Opis i Kluczowe Cechy

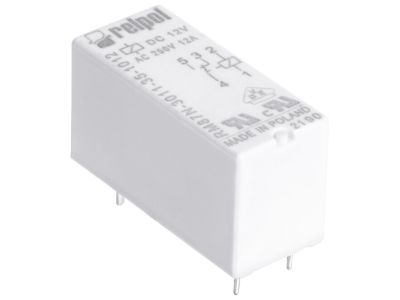

Przekaźnik elektromagnetyczny miniaturowy o symbolu 600674 przeznaczony do montażu na płytce drukowanej lub w gnieździe wtykowym. Charakteryzuje się kompaktowymi wymiarami 28 x 12,7 x 15,7 mm oraz rasterem 3,5 mm, co umożliwia gęsty montaż w szafach sterowniczych i urządzeniach o ograniczonej przestrzeni. Wyposażony w jeden zestyk zwierny (1Z) o obciążalności 12 A przy 250 V AC i 24 V DC, wykonany z materiału AgNi zapewniającego wysoką trwałość łączeniową. Cewka zasilana napięciem 48 V DC. Stopień ochrony IP67 gwarantuje odporność na pył i wilgoć.

• Styk 1Z (AgNi): Zestyk zwierny o dużej obciążalności prądowej – 12 A AC1 / 12 A DC1 – zapewnia niezawodne przełączanie obwodów bez ryzyka przegrzania styków nawet przy długotrwałej pracy.
• Napięcie cewki 48 V DC: Dopasowany do typowych układów sterowania niskonapięciowego, umożliwia bezpośrednie sterowanie z PLC lub przekaźników pomocniczych.
• Stopień ochrony IP67: Uszczelniona obudowa chroni przed wnikaniem pyłu i krótkotrwałym zanurzeniem w wodzie – idealna do zastosowań w trudnych warunkach przemysłowych.
• Różne opcje montażu: Możliwość pracy z gniazdami: EC35, GD35 (do druku), GZP80 (push‑in), GZT92, GZM92, GZS92 (na szynę 35 mm lub przykręcane) oraz GZMB80 (bezśrubowe na szynę) – elastyczność w projektowaniu szaf sterowniczych.
• Miniaturowe wymiary: 28 x 12,7 x 15,7 mm oraz wysokość 15,7 mm pozwalają na oszczędność miejsca w rozdzielnicach i urządzeniach o gęstym upakowaniu komponentów.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja są zgodne z obowiązującymi standardami dla miniaturowych przekaźników elektromagnetycznych. Brak w danych producenta konkretnych numerów norm – wszelkie wymagania dotyczące montażu i użytkowania należy realizować zgodnie z dokumentacją techniczną i lokalnymi przepisami.

Zastosowanie

Przekaźnik ten sprawdza się w układach sterowania, sygnalizacji oraz automatyki, gdzie wymagana jest mała obudowa i wysoka niezawodność. Dzięki szerokiej gamie gniazd może być stosowany zarówno w systemach przemysłowych, jak i w automatyce budynkowej.

• Sterowanie odbiornikami w obwodach prądu przemiennego i stałego – np. silniki, zawory, oświetlenie LED.
• Impulsy do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja i automatyka budynkowa – włączanie/wyłączanie obwodów w instalacjach inteligentnego budynku.
• Montaż na płytce drukowanej w urządzeniach OEM – np. w sterownikach, zasilaczach, modułach I/O.

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Przekaźnik montuje się w odpowiednim gnieździe (np. na szynie TH35 lub przykręcanym do płyty). Przekrój przewodów należy dobrać do prądu obciążenia (max. 12 A). Momenty dokręcania śrub oraz sposób zaciskania przewodów – według dokumentacji producenta konkretnego gniazda. W przypadku montażu na płytce PCB zaleca się lutowanie zgodnie z profilem temperaturowym dla cyny bezołowiowej.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie LED? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Przekaźnik nie zawiera wbudowanego wskaźnika – ewentualną sygnalizację należy zapewnić zewnętrznie.
• Jaki jest stopień ochrony przekaźnika? IP67 – obudowa jest pyłoszczelna i odporna na krótkotrwałe zanurzenie w wodzie (do 1 m, 30 minut), co umożliwia pracę w wilgotnym i zapylonym środowisku.
• Jaki jest tryb pracy styku? Styk zwierny (1Z) – normalnie otwarty (NO). W stanie spoczynkowym zestyk jest rozwarty, a zamyka się po podaniu napięcia na cewkę.
