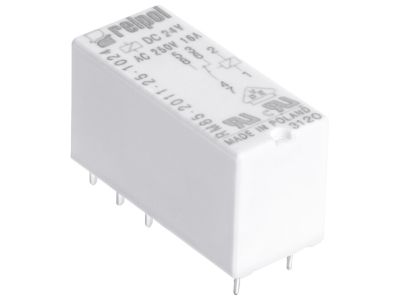

Przekaźnik elektromagnetyczny, miniaturowy 3V, 16A, IP67, RM85-2011-35-1003 | 803358 Relpol

Alternatywny kod produktu: RM85-2011-35-1003

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM85-2011-35-1003 (nr kat. 803358) to komponent o kompaktowych wymiarach 29 x 12,7 x 15,7 mm i rastrze 5 mm, przeznaczony do montażu na płytce drukowanej lub w gnieździe. Wyposażony w jeden zestyk przełączny 1P (wyprowadzenia 11/21, 12/22, 14/24 połączone galwanicznie), zapewnia prąd AC1 do 16 A przy 250 V, co umożliwia bezpieczne przełączanie obciążeń średniej mocy bez ryzyka przegrzania styków.

• Prąd znamionowy AC1 16 A / 250 V: wysoka obciążalność styków pozwala na sterowanie odbiornikami o znacznym poborze prądu, np. silnikami, grzejnikami czy oświetleniem, przy zachowaniu bezpieczeństwa termicznego.
• Napięcie cewki 3 V DC: niskonapięciowe sterowanie ułatwia integrację z układami elektronicznymi i mikroprocesorowymi (PLC, sterowniki) bez konieczności stosowania dodatkowych zasilaczy.
• Stopień ochrony IP67: hermetyczna obudowa przekaźnika zapewnia odporność na pył oraz wnikanie wody podczas zalania, co pozwala na pracę w trudnych warunkach środowiskowych (np. instalacje zewnętrzne, strefy mokre).
• Materiał styków AgNi: połączenie srebra i niklu gwarantuje niską rezystancję przejścia, długą żywotność łączeniową oraz odporność na erozję łukową przy prądach do 16 A.
• Różnorodne opcje montażu gniazd: dostępne gniazda do druku (EC50, GD50, PW80) oraz do montażu na szynie TH35 (GZP80 push-in, GZT80, GZM80, GZS80, GZF80) lub przykręcane śrubą M3 – elastyczność dopasowana do konstrukcji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE. Przekaźnik spełnia standardy jakości obowiązujące w branży elektrotechnicznej, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych oraz budynkowych.

Zastosowanie

Miniaturowy przekaźnik RM85-2011-35-1003 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie obciążeń prądem przemiennym lub stałym do 16 A. Oto typowe scenariusze zastosowania:

• Sterowanie odbiornikami w automatyce budynkowej – przełączanie oświetlenia, rolet, pomp lub nagrzewnic w szafach sterowniczych.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść cyfrowych PLC – idealne do sekwencyjnego załączania urządzeń.
• Sygnalizacja stanów pracy w układach alarmowych i sygnalizacyjnych (np. przekazywanie sygnałów „załącz/wyłącz” do paneli operatorskich).
• Integracja z systemami automatyki przemysłowej – jako element interfejsu między układem niskonapięciowym (3 V DC) a obwodami sieciowymi 230/400 V.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik montuje się w odpowiednim gnieździe – dla wersji na szynę TH35 (np. GZT80) należy go zatrzasnąć na profilu, a dla wersji drukowanej wlutować do płytki PCB. Styki należy dokręcać momentem zgodnym z dokumentacją wybranego gniazda – zazwyczaj 0,5–0,8 Nm dla zacisków śrubowych. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² dla 16 A). Przed pierwszym użyciem sprawdź poprawność polaryzacji (cewka 3 V DC) oraz brak zwarć między wyprowadzeniami.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie LED? W danych technicznych nie przewidziano podświetlenia – cewka działa wyłącznie na napięcie 3 V DC, bez wbudowanej diody sygnalizacyjnej.
• Jaki stopień ochrony ma przekaźnik w gnieździe na szynę TH35? Sam przekaźnik ma IP67, jednak po zamontowaniu w gnieździe (np. GZT80) wyprowadzenia styków mogą mieć niższy stopień ochrony – szczegółowe dane znajdziesz w karcie katalogowej konkretnego gniazda.
• Czy zestyk przełączny może pracować w trybie zwiernym, rozwiernym lub przełącznym? Tak. Dzięki wyprowadzeniom 11/21 (wspólne), 12/22 (zestyk normalnie zamknięty NO) i 14/24 (zestyk normalnie otwarty NC) możliwe jest korzystanie z każdej konfiguracji osobno – w zależności od potrzeb obwodu sterowania.
