Przekaźnik elektromagnetyczny, miniaturowy 24V, 6A, IP64, RM699BH-3011-85-1024 | 2613700 Relpol

Alternatywny kod produktu: RM699BH-3011-85-1024

Opis i Kluczowe Cechy

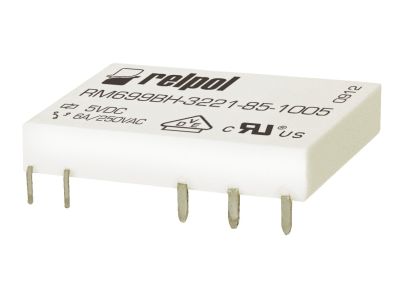

Przekaźnik elektromagnetyczny miniaturowy RM699BH-3011-85-1024 (symbol 2613700) to komponent przeznaczony do bezpośredniego montażu na płytce drukowanej (PCB). Wyposażony w jeden zestyk przełączny (1P, wyprowadzenia 11-12-14) o obciążalności 6 A przy 250 V AC oraz 6 A przy 24 V DC, zapewnia niezawodne przełączanie w obwodach sterowniczych i sygnalizacyjnych. Dzięki kompaktowym wymiarom 15 x 28 x 5 mm oraz stopniowi ochrony IP64 sprawdza się w aplikacjach narażonych na kurz i wilgoć.

• Napięcie cewki 24 V DC: idealne do współpracy z typowymi zasilaczami przemysłowymi i układami automatyki, umożliwia łatwą integrację z systemami sterowania.
• Obciążalność 6 A (AC1 / DC1): bezpieczna praca przy prądach rzędu 6 A bez ryzyka przegrzania styków, wystarczająca do sterowania niewielkimi silnikami, zaworami czy oświetleniem.
• Materiał styków AgSnO2: wysoka odporność na erozję łukową i migrację materiału, wydłuża żywotność przekaźnika nawet przy częstym przełączaniu.
• Stopień ochrony IP64: pyłoszczelność i ochrona przed bryzgami wody, umożliwia stosowanie w warunkach przemysłowych oraz w aplikacjach narażonych na zanieczyszczenia.
• Miniaturowa obudowa (15 x 28 x 5 mm): oszczędność miejsca na płytce PCB, pozwala na gęste upakowanie elementów w urządzeniach o ograniczonej przestrzeni.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikację CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Producent deklaruje parametry zgodne z wymaganiami dla miniaturowych przekaźników elektromagnetycznych stosowanych w elektronice przemysłowej.

Zastosowanie

Dzięki niewielkim rozmiarom i wysokiej odporności na warunki środowiskowe przekaźnik RM699BH doskonale sprawdzi się w następujących scenariuszach:

• Sterowanie odbiornikami w systemach automatyki budynkowej (oświetlenie, wentylacja, rolety) – kompaktowa budowa ułatwia zabudowę w szafkach sterowniczych.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w rozproszonych układach sterowania.
• Sygnalizacja stanu urządzeń (włącz/wyłącz) w aplikacjach wymagających niezawodnego przełączania przy niskim napięciu.
• Zastosowania w elektronice montowanej na PCB, np. w zasilaczach, sterownikach, modułach wykonawczych – bezpośrednie lutowanie do płytki eliminuje potrzebę dodatkowych gniazd.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element przeznaczony jest do bezpośredniego lutowania na płytce drukowanej (PCB) – nie wymaga szyny DIN. Przed lutowaniem należy upewnić się, że rozstaw wyprowadzeń (A1-A2, 11-12-14) odpowiada projektowi płytki. Temperatura lutowania nie powinna przekraczać wartości zalecanych przez producenta (brak szczegółowych danych w źródle – stosuj standardowe profile dla elementów przewlekanych). Przekrój ścieżek na PCB należy dobrać do prądu 6 A, a po zakończeniu montażu zaleca się wizualną kontrolę poprawności połączeń.

FAQ

• Czy przekaźnik ma podświetlenie / diodę LED? W danych produktu nie wskazano obecności diody sygnalizacyjnej. Przekaźnik RM699BH jest wersją bez podświetlenia – stan załączenia cewki należy monitorować przez obwód zewnętrzny.
• Jaki stopień ochrony ma przekaźnik? Producent deklaruje stopień ochrony IP64. Oznacza to całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed bryzgami wody z każdego kierunku.
• Jaki tryb pracy styku – zwierny czy przełączny? Przekaźnik wyposażono w jeden zestyk przełączny (1P, wyprowadzenia 11 – wspólny, 12 – rozwierny, 14 – zwierny). Pozwala to zarówno na załączanie, jak i rozłączanie obwodu w zależności od podłączenia.
